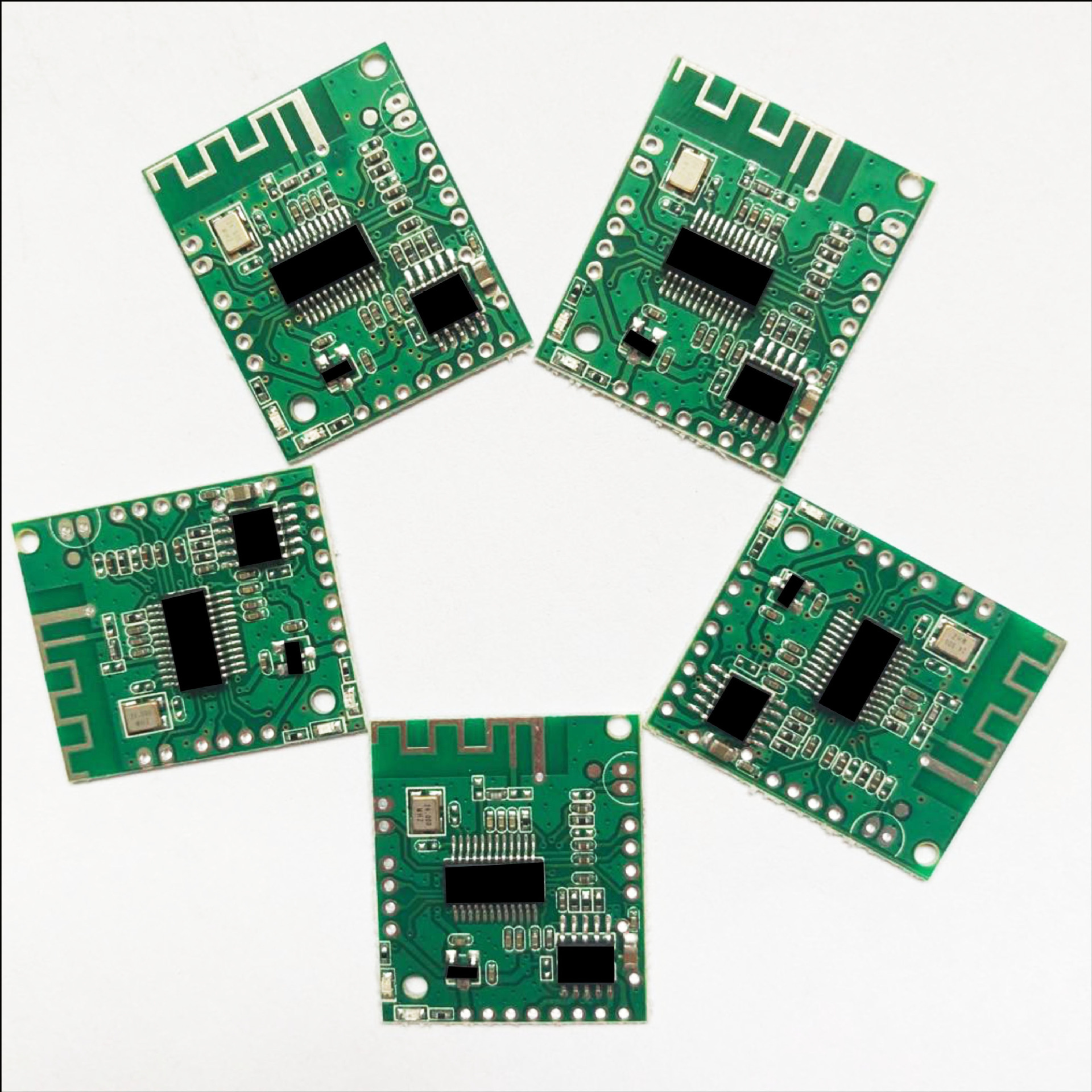

蓝牙模块功放板低功耗5.0DIY接收器音箱响方案设计开发电路板

产品特点：



1.性能稳定，接受信号强，直线距离10米以上



2.默认输入电压：3.7-5V，如用电池供电可联系客服更改输入电压：3.2-4.2V



3.输出功率：4欧3W*2



4.蓝牙、功放功能二合一，接电源及喇叭即可使用，小空间大用途。减少生产接线装配带来的麻烦，提高生产良品率。



5.应用领域：蓝牙音响、按摩椅、家用电器、电动车、玩具、照明灯、光伏产品、健身器材等等



6.如需开机语音、蓝牙连接名定制，量大请联系客服



关于发票：

  我司为一般纳税人，增值税发票5000元起开（可累计）





深圳市兴瑞腾科技有限公司是蓝牙、音响、耳机、声霸、电子配件等产品专业生产加工的公司，拥有完整、科学的质量管理体系。本公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

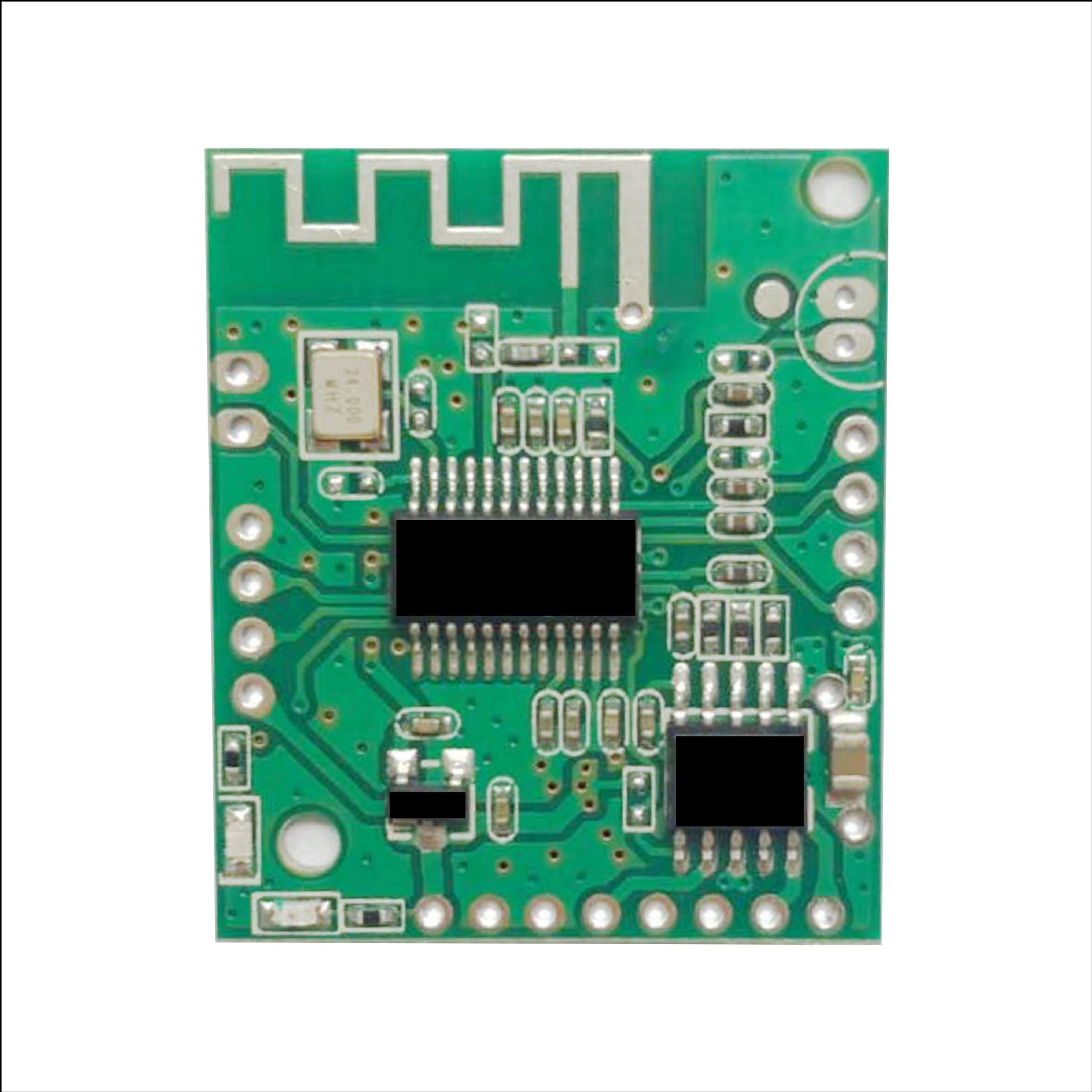

                             KRT_M268蓝牙模块规格



一、功能简介

1、蓝牙版本：V5.0+BR+EDR+BLE
2、双声道立体声输出
3、支持USB播放功能
4、支持外音频输入(AUX)功能
5、支持通话功能（选配）
6、支持按键功能（定制）
7、蓝牙工作距离：≤10米
8、输入输出接口:
a,供电输入:5V供电 (或锂电池3.2-4.2V输入选配)
b,左右声道立体声输出
c,按键接口:ADKEY按键或IO口按键可选择
d,外接音频输入接口
e,蓝牙通话 MIC接口
f,U盘 播放音乐接口
9、支持无损音乐格式播放
10、信噪比：≥75DB
11、工作电压:DC 5V
12、工作电流：≤1.
13、工作温度：0℃ - +75℃摄氏度
14、储存温度：-20℃ - +105℃

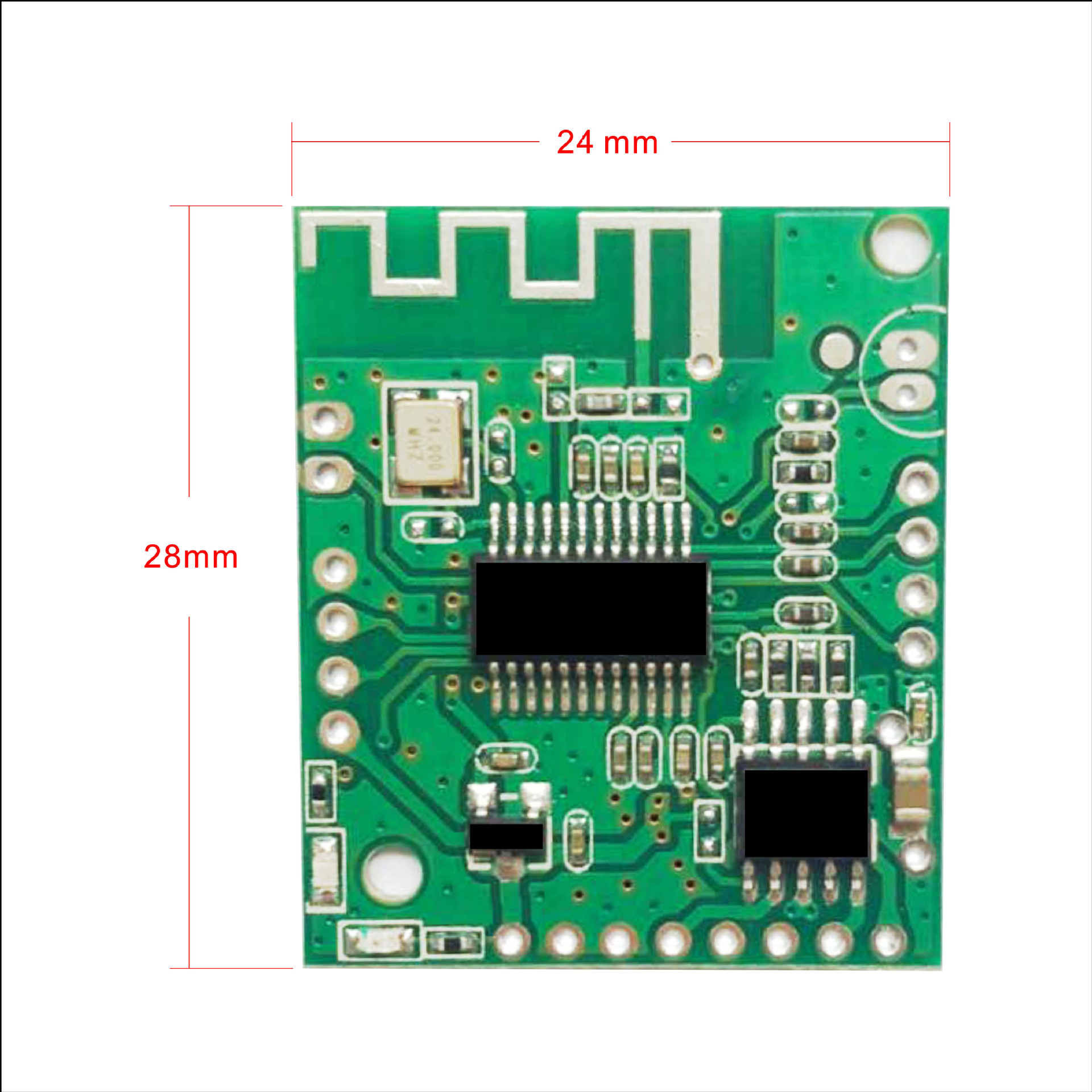

15、产品尺寸:24mm × 28mm

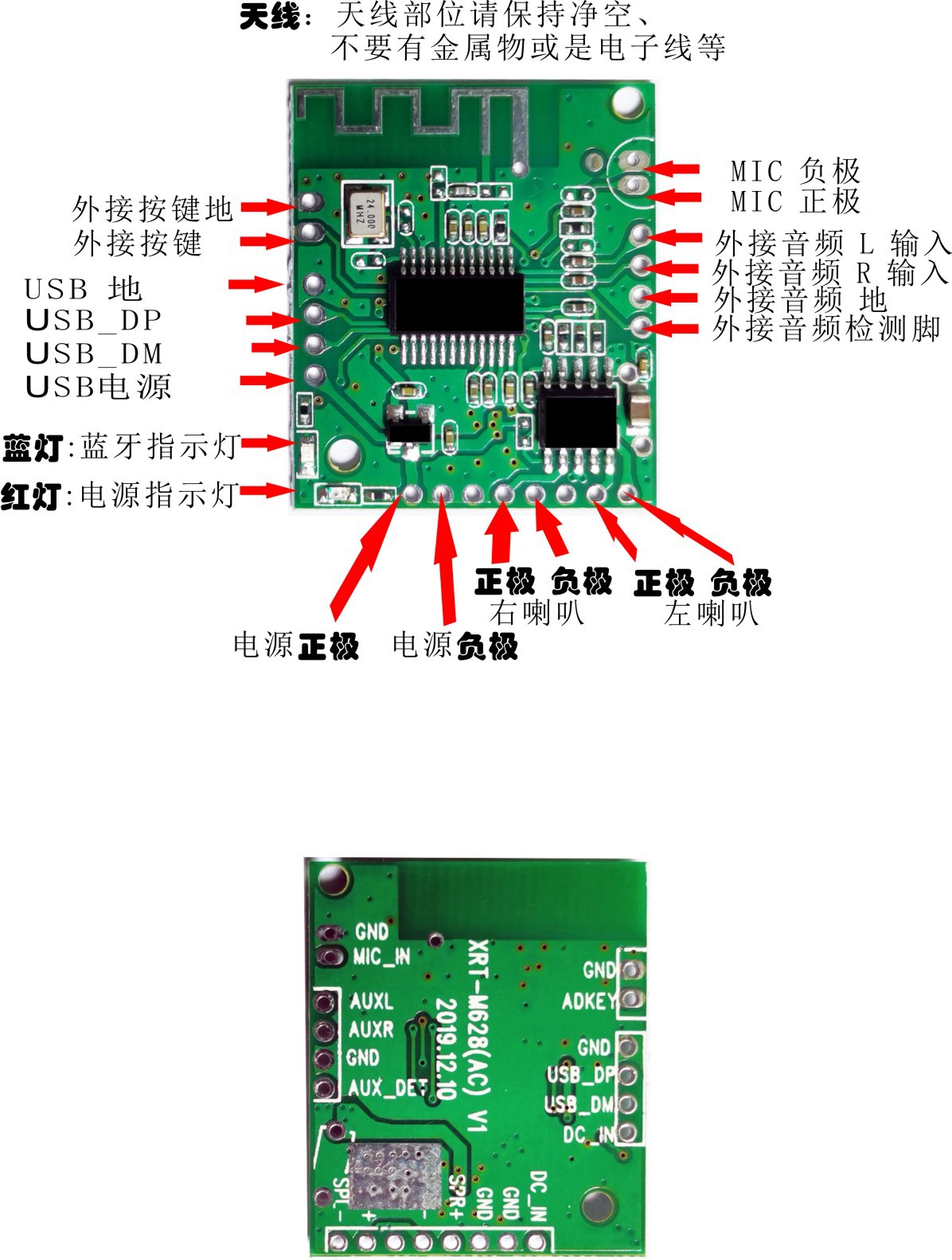

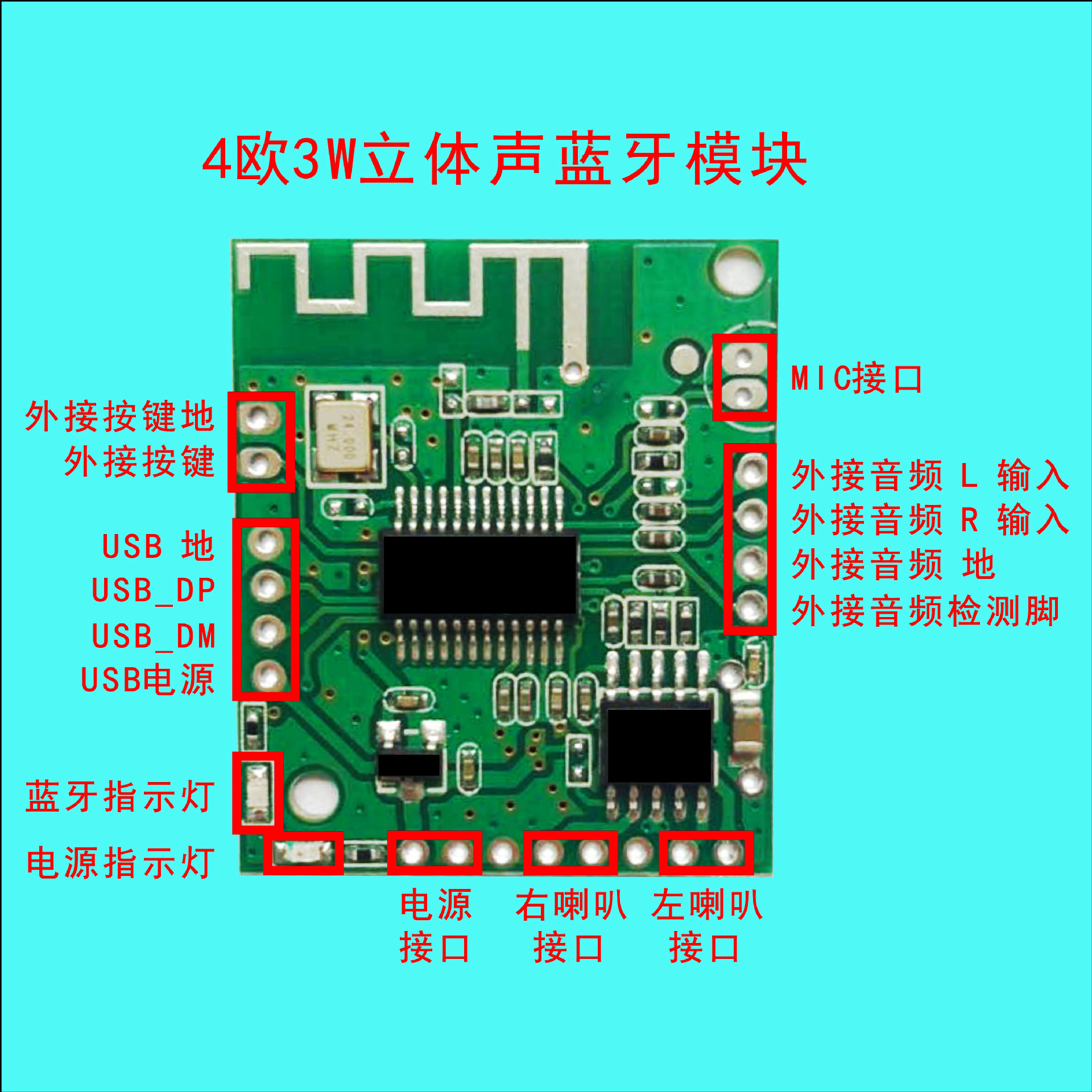

二、功能引脚定义

    功能说明:
    1、供电电源 :5V 1.直流电源3.7V-5.5V可正常工作
    2、喇叭：4欧 3W 功放采用D类功放，5V供电时输出3W*2功率
    3、本模块支持遥控,外音输入,按键控制功能
    4、可定制IO口功能

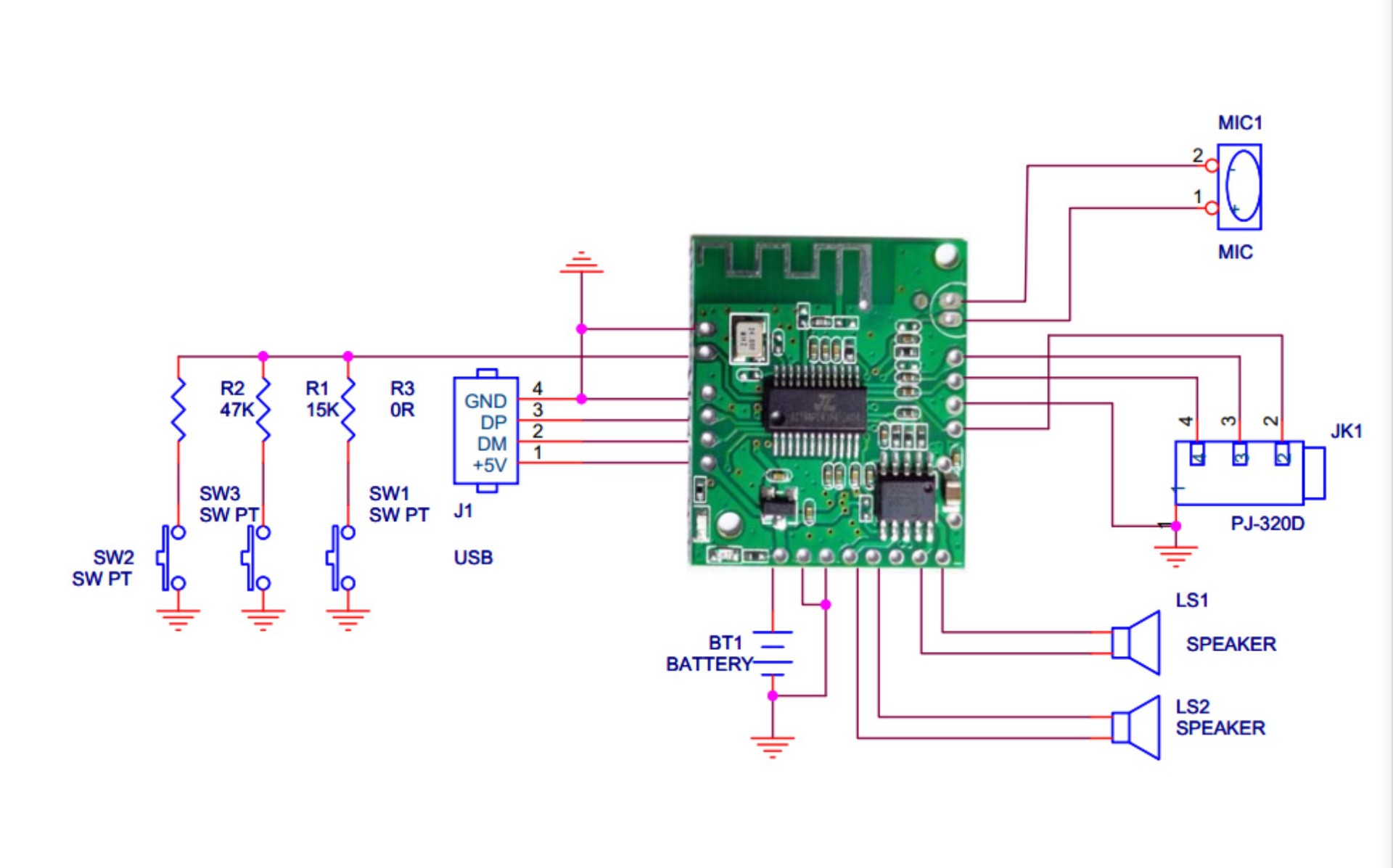

三、接线原理图

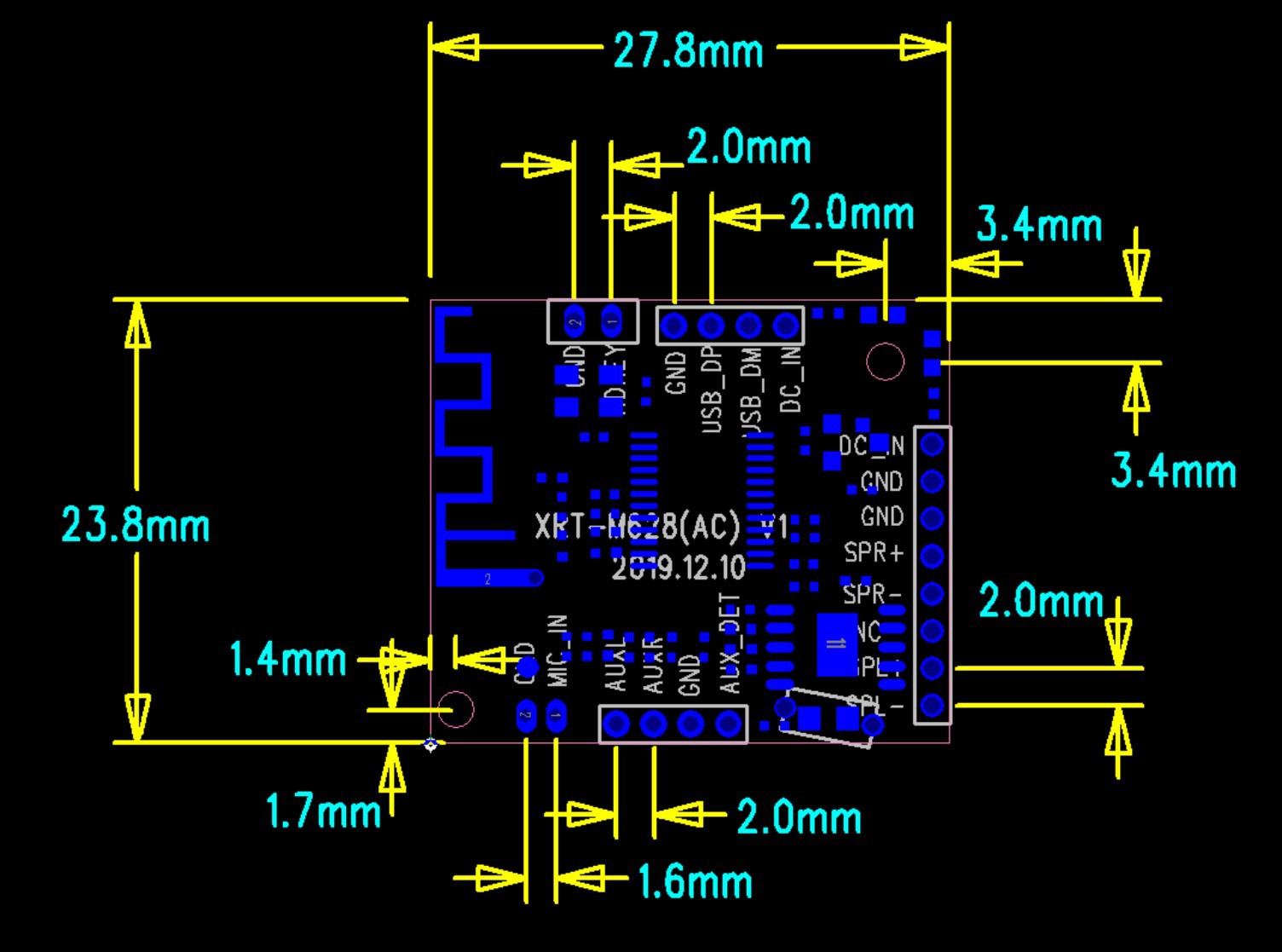

四、结构尺寸图
