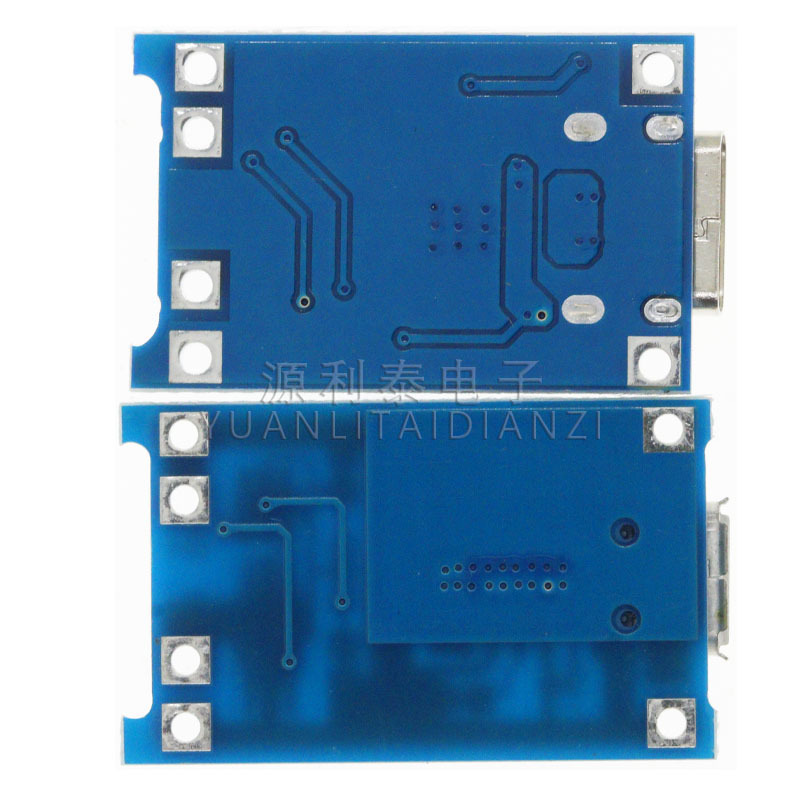

Tp4056 1A Lithium Battery Charging Board Module Type-C USB Interface Charging and Protection Two-In-One

输入端带有MICRO USB母座，可以直接用手机充电器来做输入给锂电池充电，

并且依然保留有输入电压接线焊点，可以非常方便的DIY

输入电压：5V

充电截止电压：4.2V ±1%
大充电电流：1000mA

电池过放保护电压：2.5V

电池过流保护电流：3A

板子尺寸：2.6*1.7CM

使用方法：

注意：第一次接入电池时，可能OUT+和OUT-之间无电压输出，这时接入5V电压充一下电就可以激活保护电路了，电池从B+ B-上短开再接上的话也需要充一下电以激活保护电路。当使用手机充电器来做输入时注意充电器必须要能输出1A或以上的，不然可能会不能正常充电

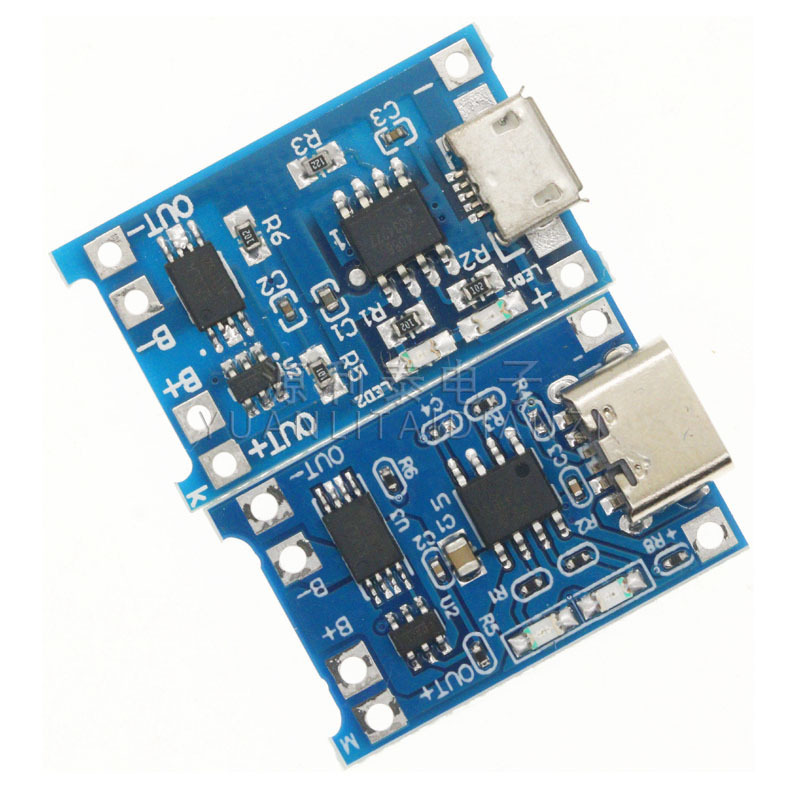

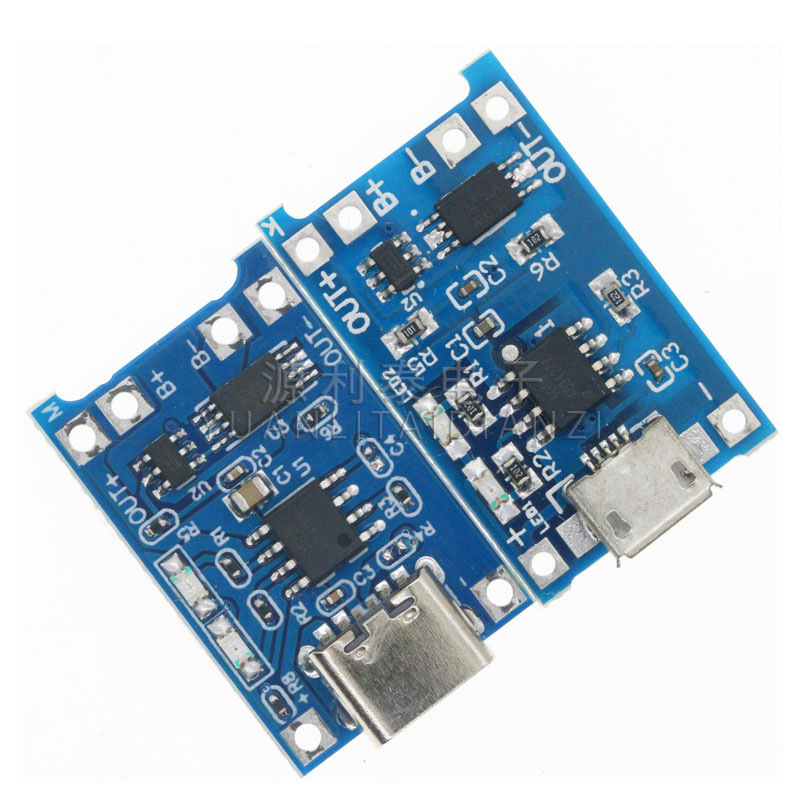

MICRO USB母座及其旁边的+ - 焊盘为电源输入端，接入5V电压。B+ 接锂电池的正极，B-接锂电池的负极。OUT+和OUT-接负载，比如接移动升压板正负极或者是其它负载。

接好电池到B+ B-，插入手机充电器到USB母座，红灯亮为正在充电，绿灯亮为充满。

声明：本产品全部通电测试过，确保功能正常，但是难免有极小概率的USB虚焊情况。如果有此类故障麻烦自行补焊，或者做部分退款处理，无法做到补发！

基本参数
输入电压范围：5~6V
输出电压：4.2
充电电流：1A

功能介绍
当充电电流在达到最终浮充电压之后降至100mA 时，将自动终止充电循环。
当电池电压降至 4.05V（大致对应于电池容量的 80％至 90％）以下时，充电循环重新开
始。
当电池电压低于2.9V时，将以100mA的电流对电池进行预充电。

产品尺寸：12.5×15.5×3.5mm(不含Micro-USB座突出的1mm)
