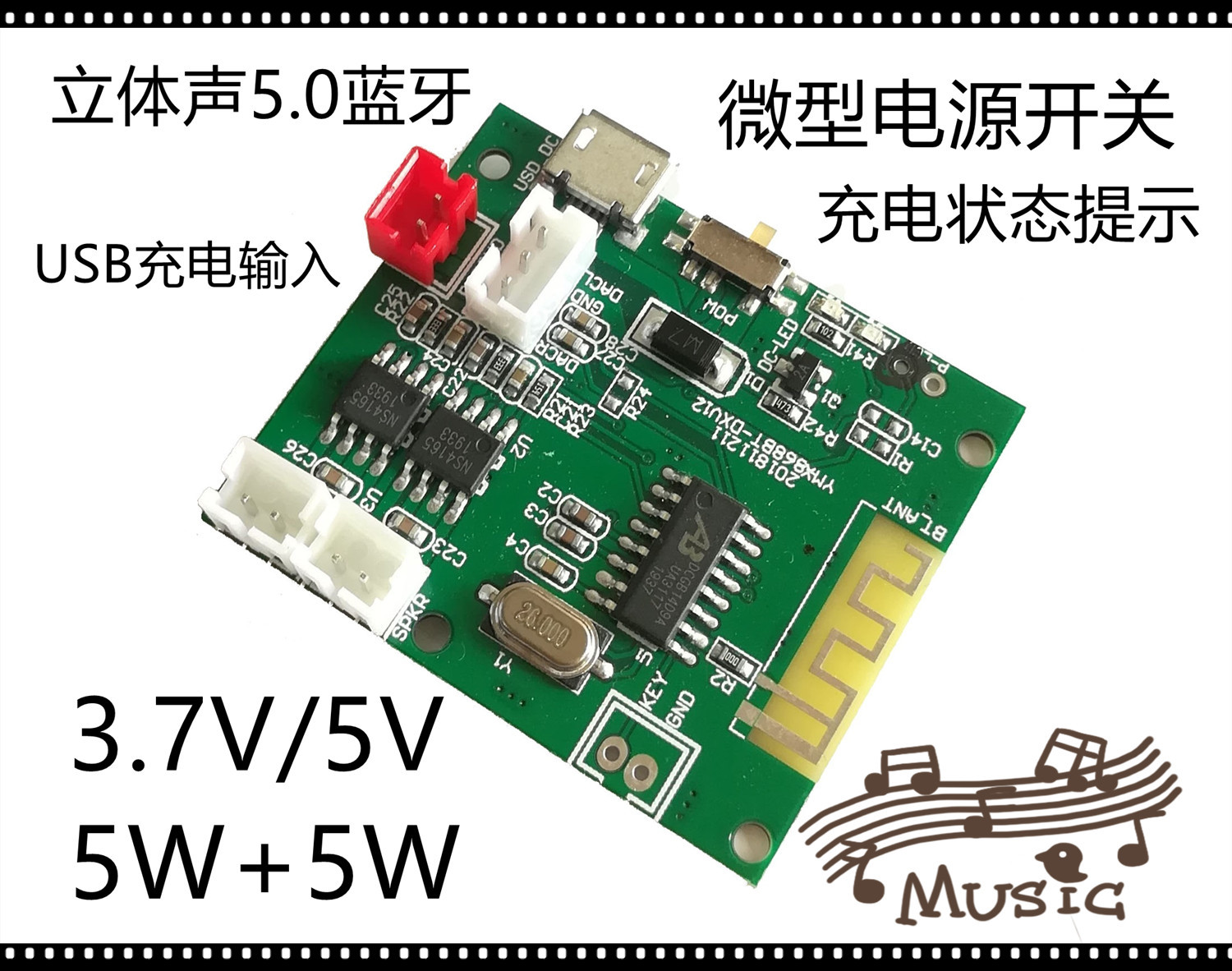

다기능 5.2 블루투스 모듈 5V 5W + 5WTWS 블루투스 파워 앰프 보드 3.5AUX 블루투스 핸즈프리 PCBA 모듈

特别提示：板子供电必须从红色的2P电源座子供电，不可以直接从USB当电源直接供电（这里是有电源检测，带不动）

申明：

注：模块芯片型号随机；不同批次有不同编号；模块版本号也是随机

1）拍单没有留言或是旺旺说明型号相对应的配置定义，仓库无法配单发货！不接受者请勿拍；

2）其他部分款式，只供参考不在发货范围

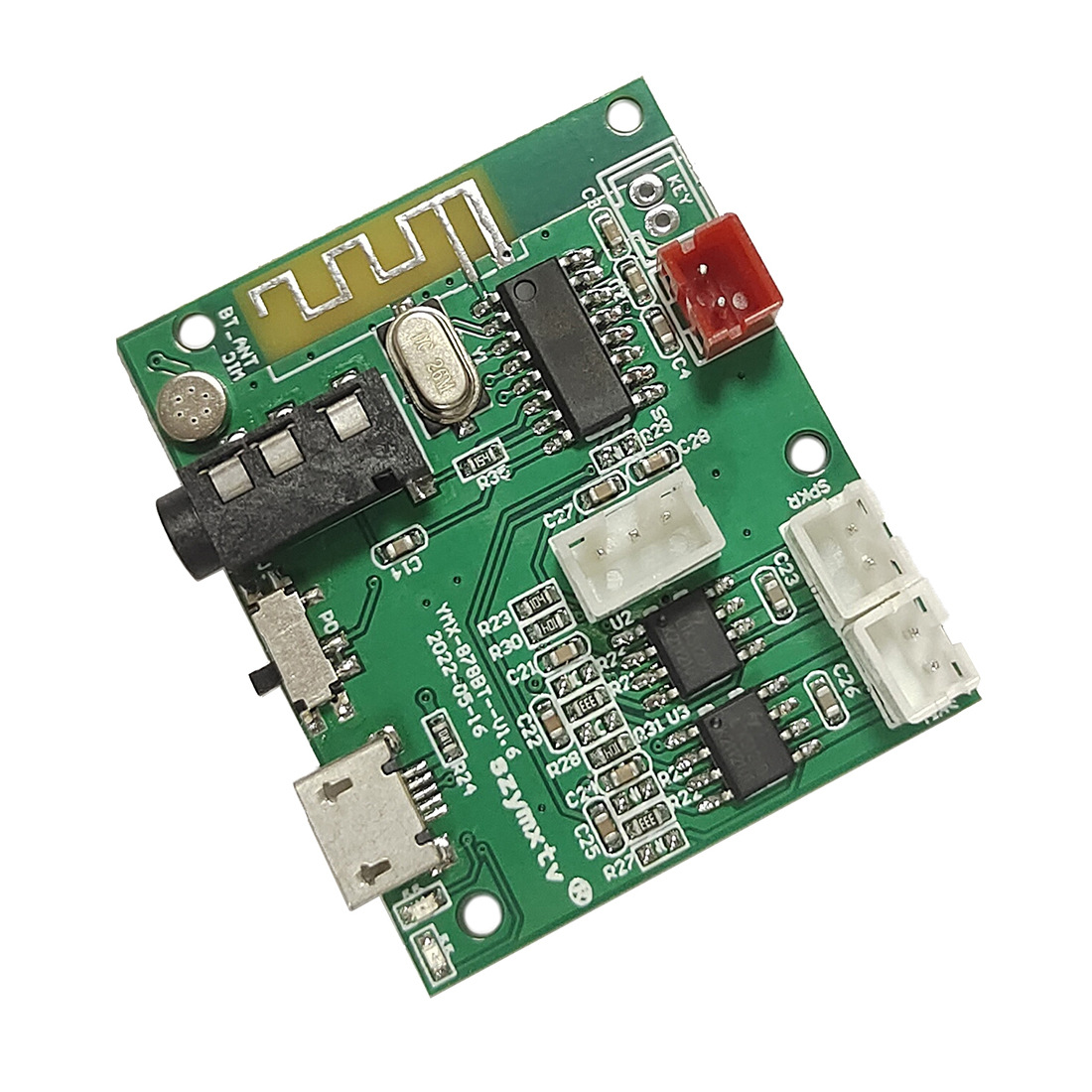

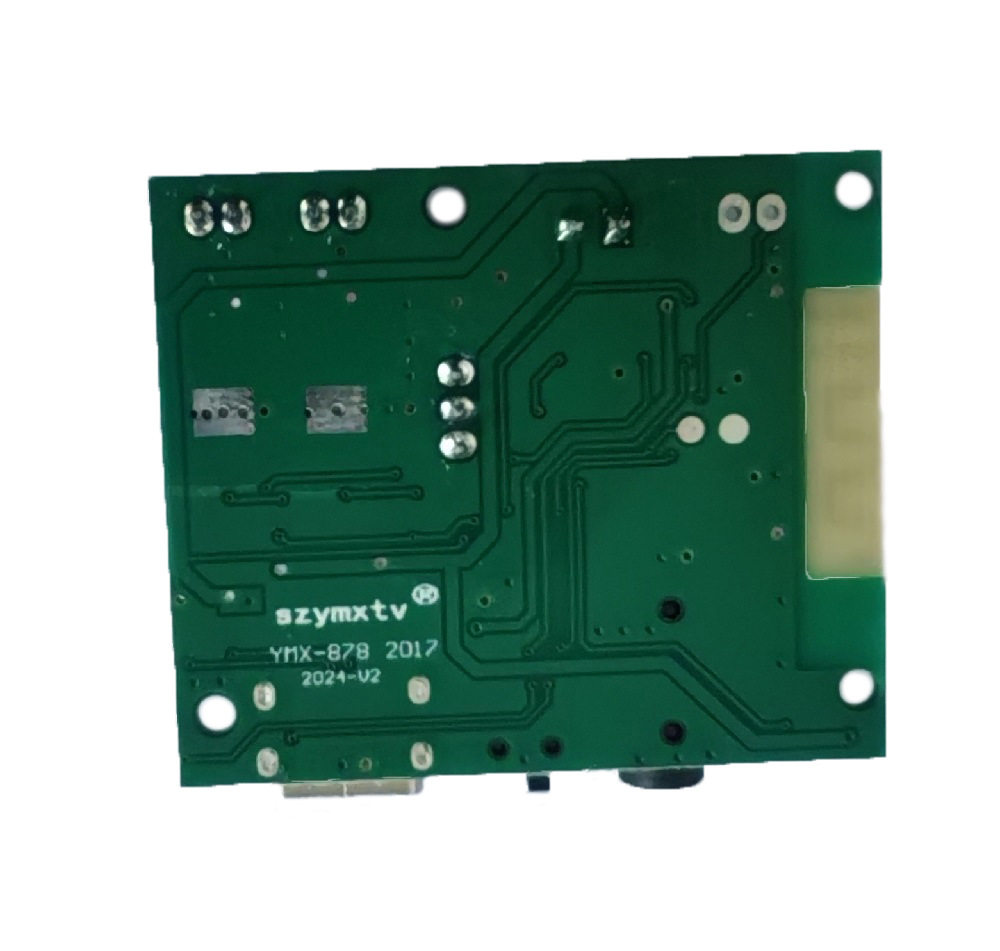

  YMX-878,本产品为5.2蓝牙TWS对箱功能（可以选择）；支持4欧3W*2或是5W*2喇叭；支持3.5AUX；免提通话；3POUT输出

电压5V/电流2A供电经过外围硬件做二次开发处理最大功率可以配置达到5W,蓝牙设备名YMX-878BT

电源：DC直流电压(3.7-5V)，电流要有2A-3A以上;

USB插口为充电输入插口；充电时红灯亮，充满电红灯不亮），锂电请选择带有保护板

如果用对箱的功能就必须要用两个蓝牙模块（在KEY信号脚用轻触开关或是导线与GND地触碰，就是TWS相互扫描连接；注意是触碰一下，而不是长按短路）；一个模块就只能普通蓝牙功能，当连接TWS一个板是单声道；当断开TWS时单板是立体声

操作方法：

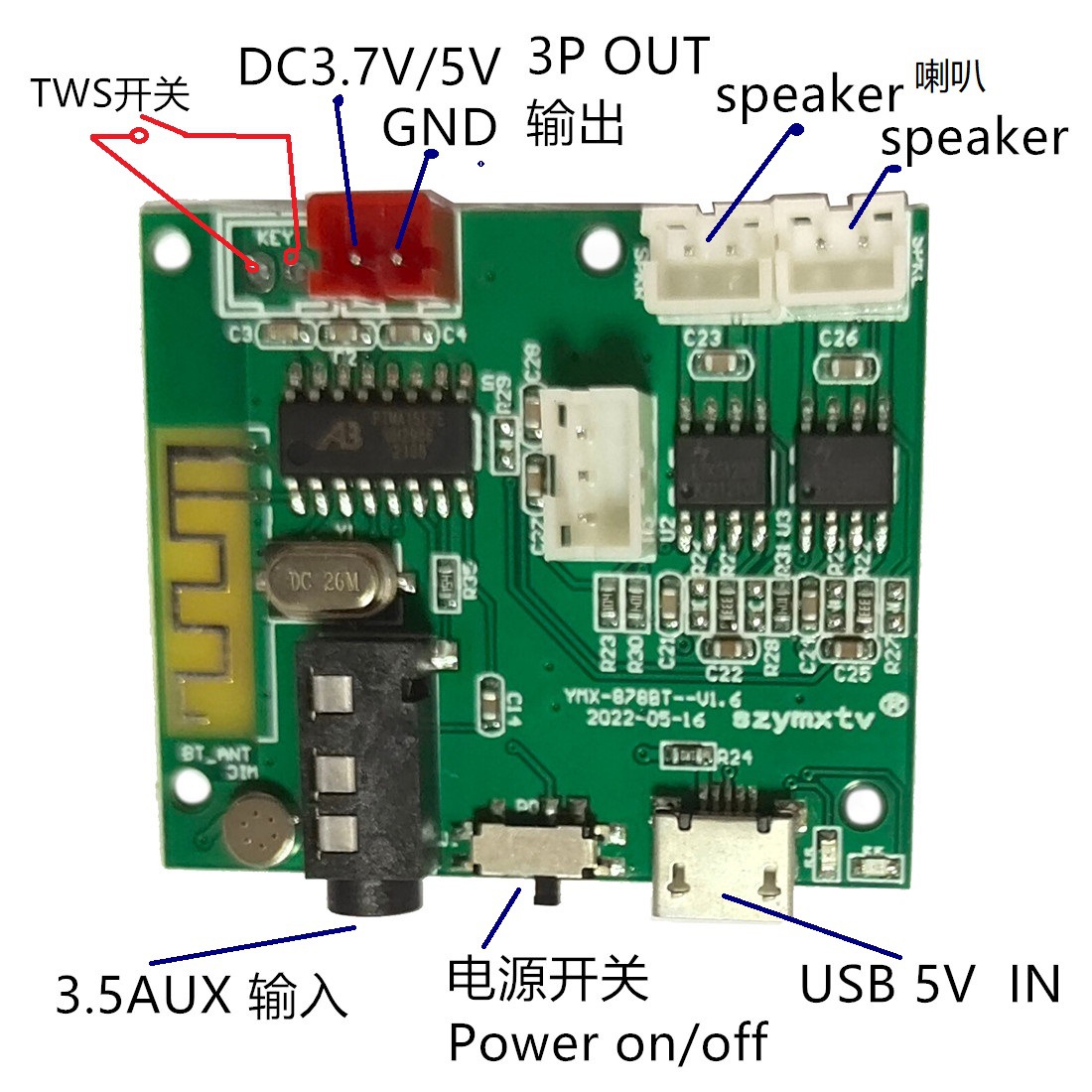

3P座OUT输出：可以外接功放板，3P中间是音频地，两边分别是R/L

3.5AUX输入：当插上3.5音频线时是AUX输入模式（蓝牙断开）；3.5耳机座不能乱改线路因为这个有检测的功能

免费电话：来电响铃后自动接听电话，TWS功能时只能是主板进行通话

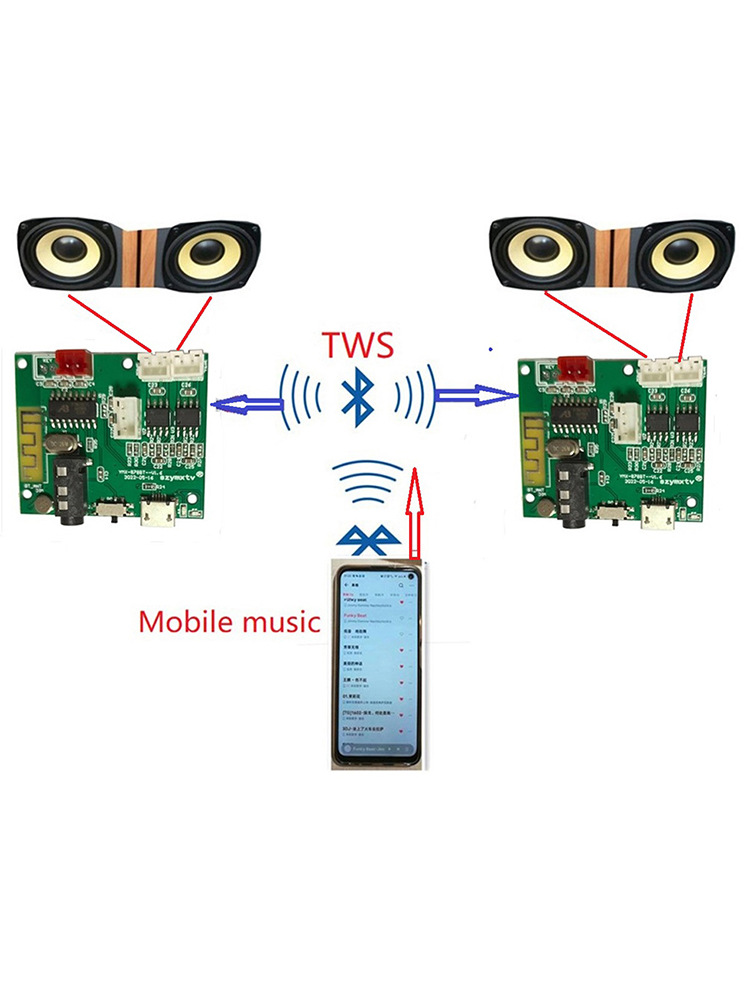

TWS对箱：（在KEY信号脚用轻触开关或是导线与GND地触碰，就是TWS相互扫描连接；注意是触碰一下，不是长按短路），这时自动配对连接（连接成功后会有“嘟”一声响，同时其中一个板会有规律闪烁/另一个板为长亮。必须是两个PCBA蓝牙模块，开启才能进行本功能操作，扫描配对后会自动连接

关于主幅机：两个PCBA蓝牙模块同时使用,如主机（配对连接后蓝灯有规律的闪烁为主机，蓝灯长亮为幅机）断开则两个同时断开。与手机连接一次后默认当前为主机。

蓝牙连接：手机从设置菜单开启手机蓝牙检测性，以便手机被设备检测到，然后进到蓝牙菜单-搜索设备或已配对的设备，搜索到后YMX-878BT“触摸配对”同时也听到“提示音”声完成配对；

注：不是智能手机（安卓系统）要输入密码-0000；产品蓝牙设备名称YMX-878BT

选择条件要求：

电源要求：电压DC直流电压3.7V-5V，电压不能高于5V；电流2A-3A；(特别提醒如果用3.7V锂电请保证锂电和放电能达到2A，有的锂电有电压但是电流不稳定或是达不到要求请慎用；否则会一直重启或是音质不好破音/失真等不良的现象）

喇叭要求：

当电源是5V/2V：（Satellite）左右声道喇叭：选用4欧（Ω)/5W全频喇叭

(特别提醒如果用3.7V锂电请保证锂电和放电能达到1.5A，有的锂电有电压但是电流不稳定或是达不到要求请慎用；喇叭请选择用4欧（Ω)/3W

蓝牙连接：手机从设置菜单开启手机蓝牙检测性，以便手机被设备检测到，然后进到蓝牙菜单-搜索设备或已配对的设备，搜索到”878BT”触摸配对”同时也听到“连接成功或是提示音”声完成配对；

注：不是智能手机（安卓系统）要输入密码-0000；产品蓝牙设备名称878BT

特别注意：

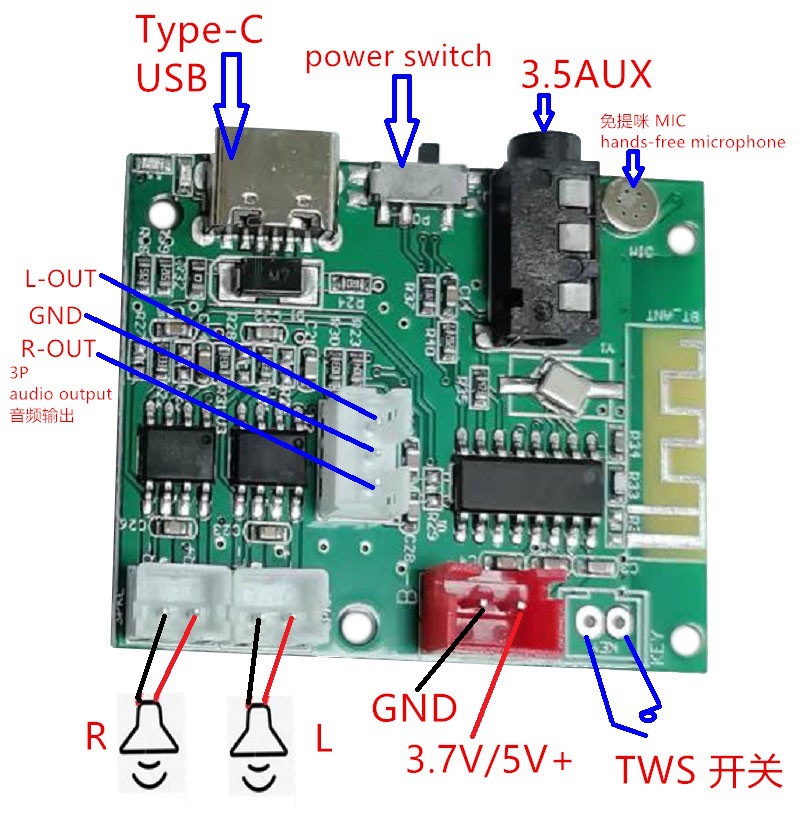

 1）B+接电源正极DC3.7V到5V+，GND-接负极；

 2）工作电压锂电3.7V,或是稳压电源DC直流4.5-5V，电流（接一个喇叭时1A；接两个喇叭2A-3A左右。锂电供电喇叭配4欧3W+3W，稳压电源5V喇叭配4欧5W+5W。电流不够会出现跳曲或蓝牙不稳定，主板一直重启或是音质不好/破音/失真等不良的现象（若有此问题请检查您的电源）；电压不能高于5V，否则会损坏主芯片和功放IC及相关元件,请注意

3）SP-/SP+从下往上L-O-/L-O+接喇叭

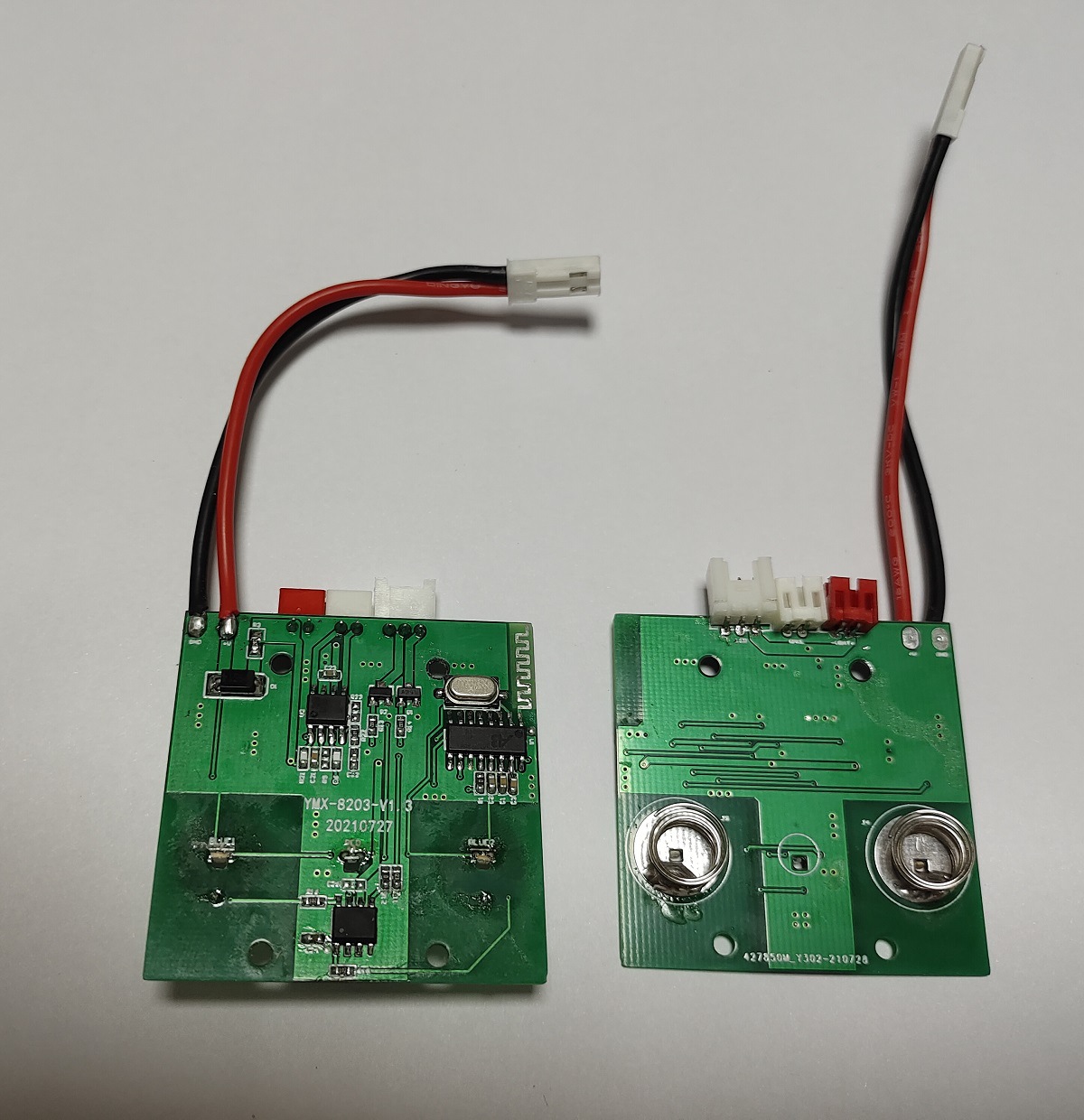

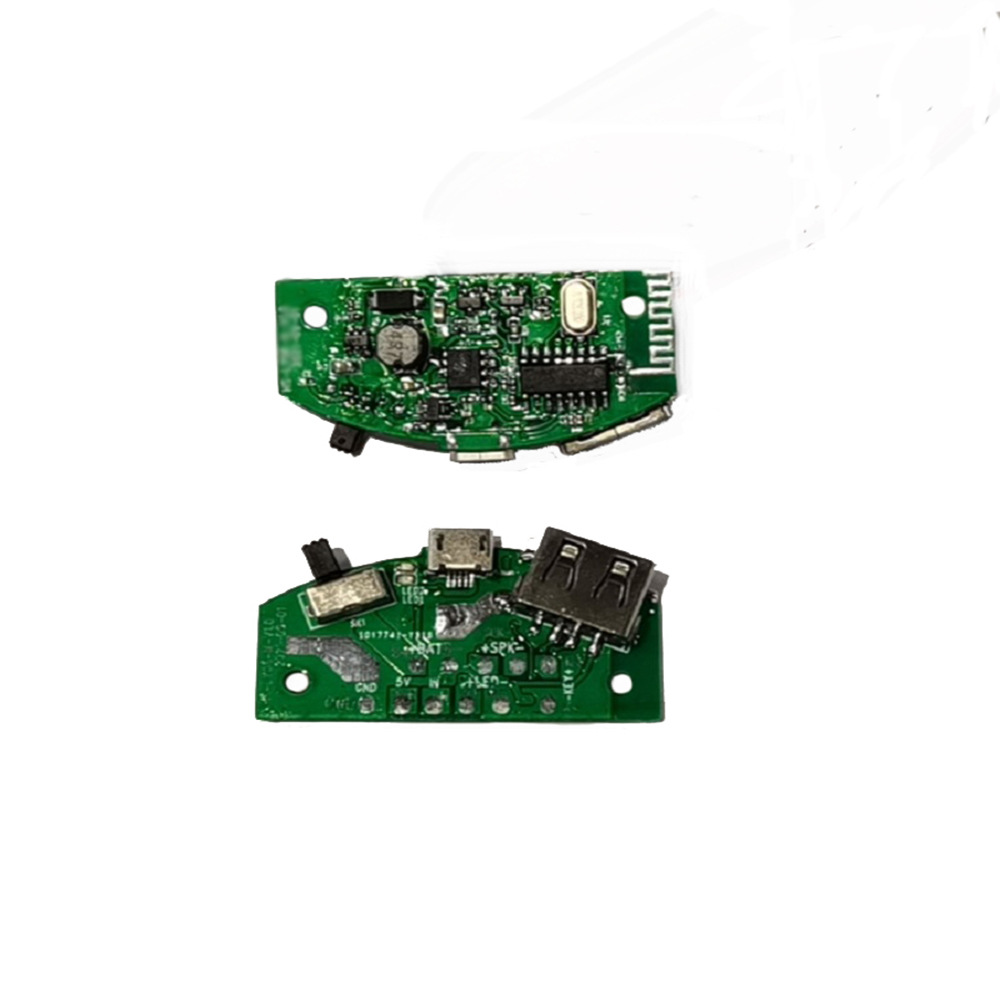

  欢迎广大朋友前来洽谈合作,同时也可以按要求设计开发各类TWS音响对箱板；TWS耳机PCBA板；音箱音响解码板板卡；触摸MP3解码板；MP3模块；MP4视频/MP5解码板/MP5视频模块；迷你蓝牙功放板；SD/USB/U盘解码器；收音机板；蓝牙模块；触摸蓝牙解码板播放器；蓝牙解码器；蓝牙PCBA；蓝牙PCBA ；Bluetooth decoder board；Bluetooth audio module；MP3 PCBA；Radio PCBA；其他部分款式如下:
