5.0 블루투스 모듈 파워 앰프 보드 5V2*5W 와트 블루투스 오디오 파워 앰프 모듈 파워 앰프 블루투스 보드 PCBA 모듈

注：模块芯片型号随机；不同批次有不同编号；模块版本号也是随机

申明：

1）拍单没有留言或是旺旺说明型号相对应的配置定义，仓库无法配单发货！不接受者请勿拍；

2）其他部分款式，只供参考不在发货范围，

3）本连接不支持TWS

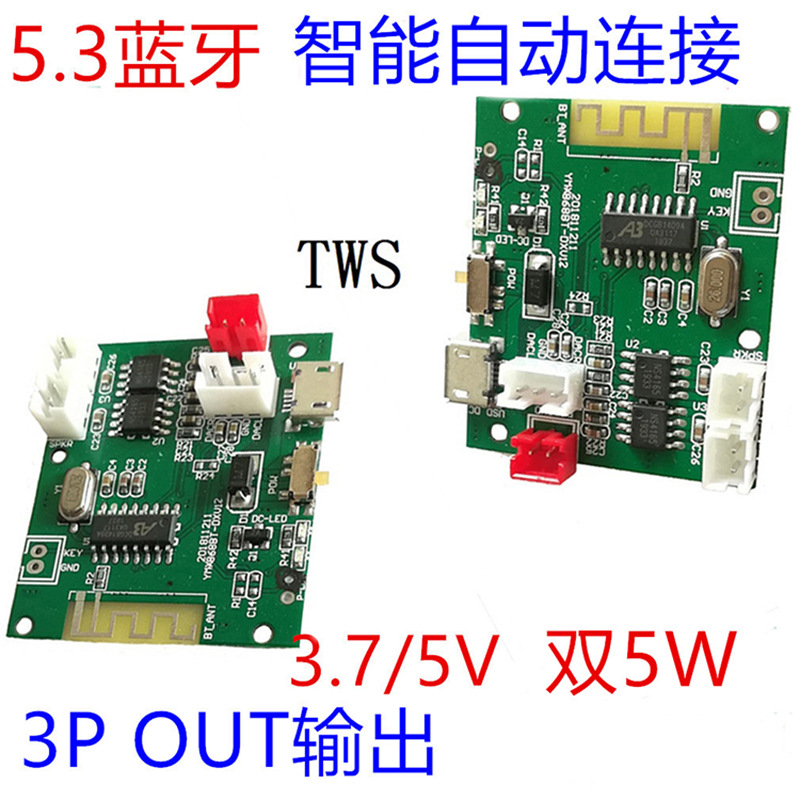

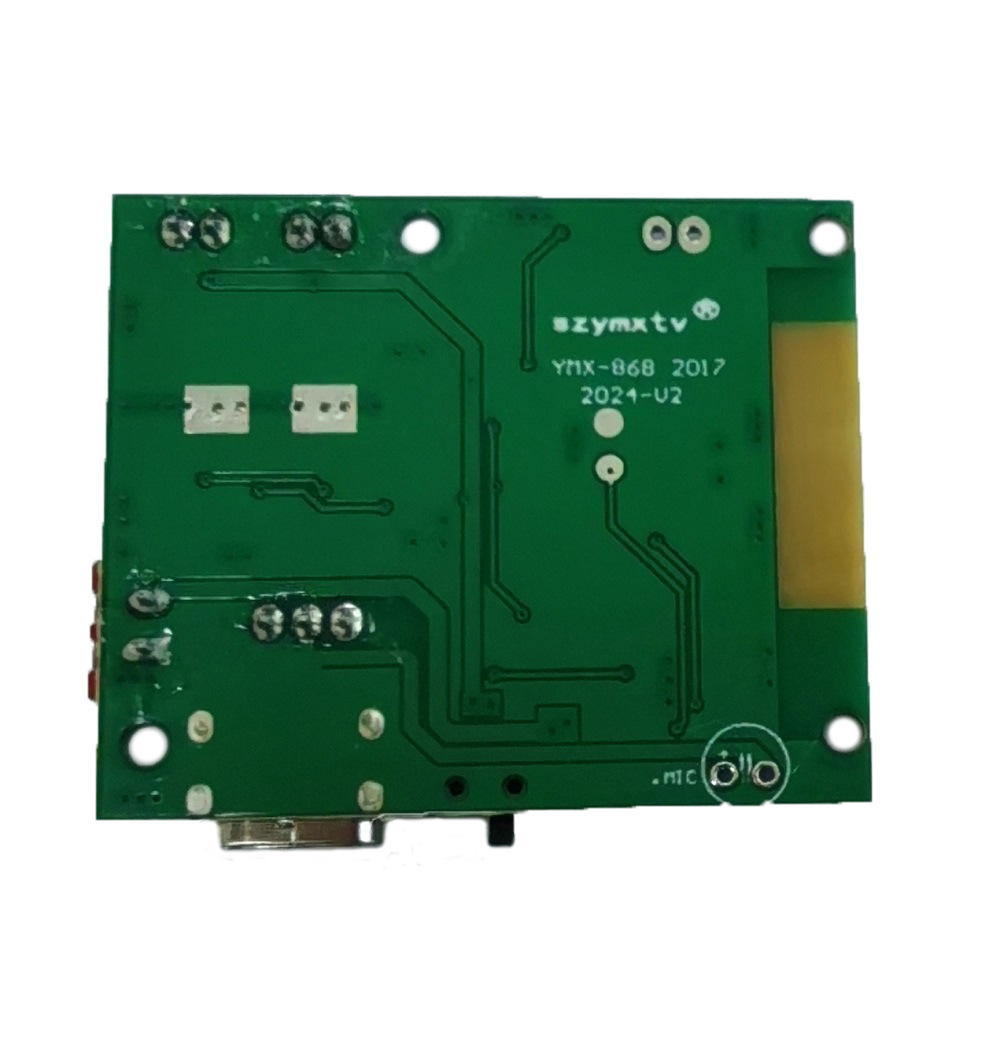

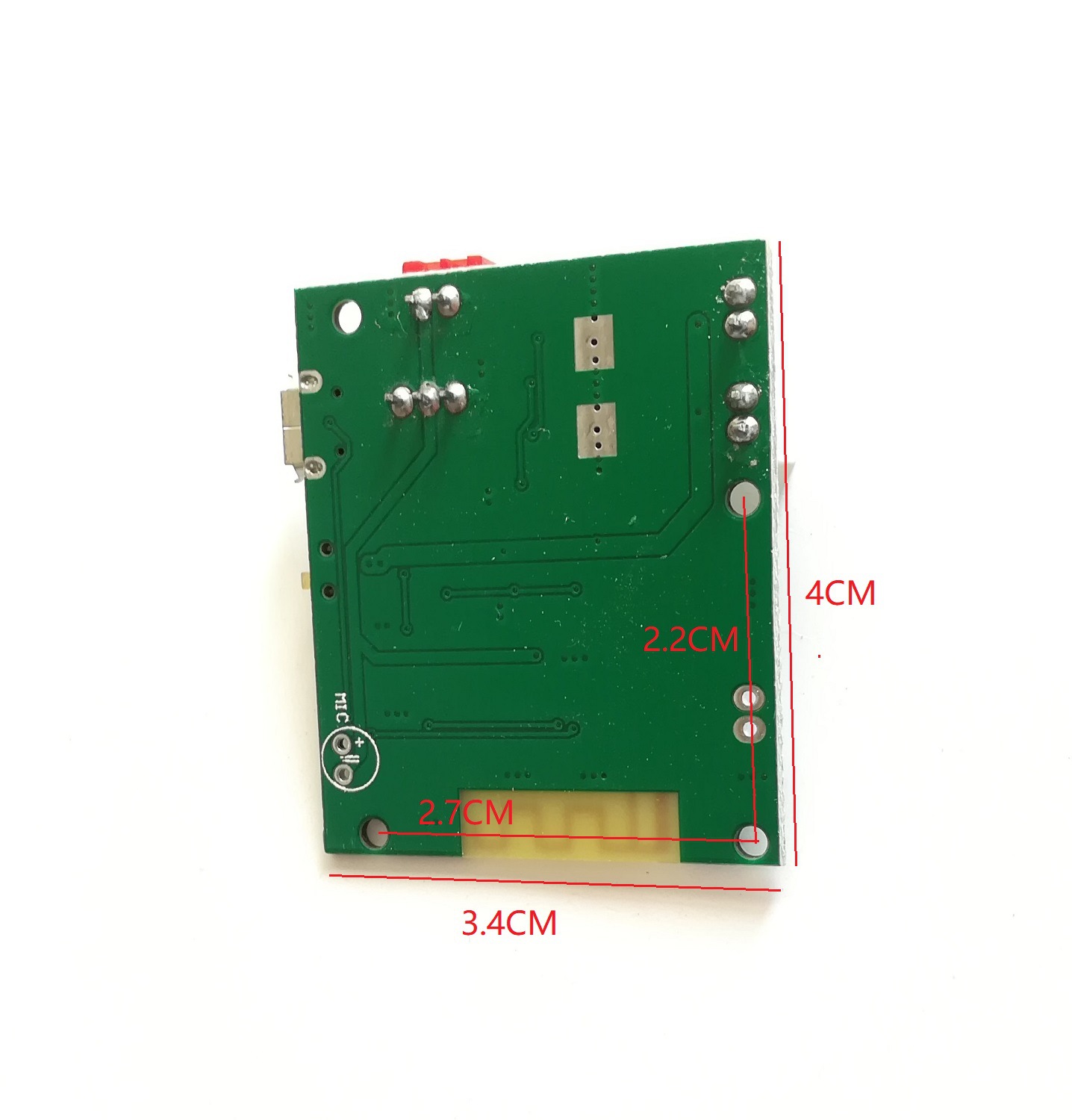

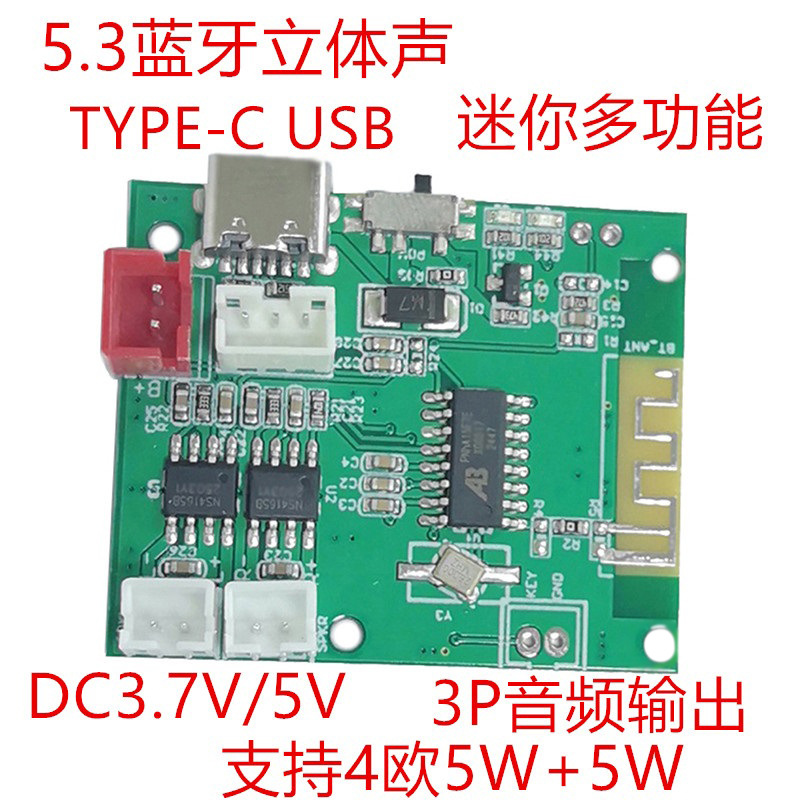

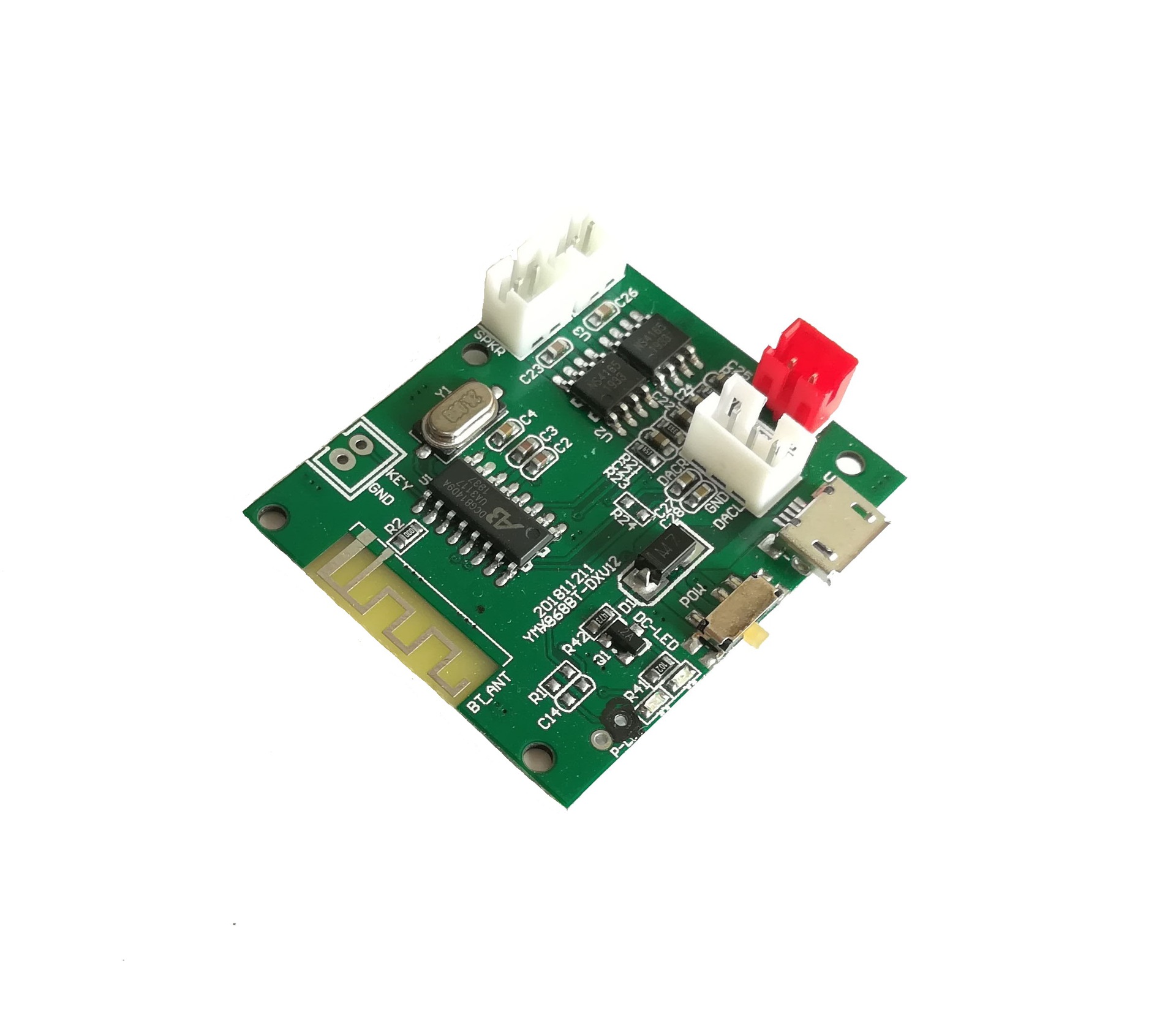

 szymxt YMX-868BT本产品采用5.3蓝牙芯片DC3.7V-5V供电经过外围硬件做二次开发处理最大功率可以配置接10W(4欧5W*2),还可以改装外接功放用（从3P座OUT音频输出外接）；PCBA尺寸40MM*34MM*9MM(含座子）；微型波动电源开关控制；免提通话和外接按键（预留，需要时订做生产;按键值-暂时播放0欧，上曲12K，下曲47K，版本不同值不一样），蓝牙设备品ID：YMX-868BT

电源供电：

供电必须从红色电源座DC直流电压(3.7-5V)，电流要有1.5A-2A以上;

USB为充电输入；3.7V锂电插到红色电源座时（3.7V锂电电池必须带充电保护电路），可以从这里充电；充电时红灯亮，充满电红灯不亮），USB不可以当整机供电使用（这里有检测识别，带不带大功率负载！！

充电器请选择原装正品的厂家,山寨不但电流跟不上也不恒流不稳定，容易损坏电池和板子，要注意

选择条件要求

电源要求：电压DC直流电压3.7V-5V，电压不能高于5V；电流1.5A-2A；(特别提醒如果用3.7V锂电请选择带充电保护电路，同时保证锂电和放电能达到1.5A，有的锂电有电压但是电流不稳定或是达不到要求请慎用；否则会一直重启或是音质不好破音/失真等不良的现象

喇叭要求：

1、（Satellite）左右声道副箱喇叭：选用4欧（Ω)/5W*2全频喇叭(特别提醒如果用3.7V锂电请保证锂电和放电能达到1.5A，有的锂电有电压但是电流不稳定或是达不到要求请慎用；且锂电电池必须带保护板；喇叭请选择用4欧（Ω)/3W*2

2、3P的座OUT音频输出:如果需要外接其他的功放可以从这里接（中间音频地，左右分别是L和R；如果功放是单声道，不可以把R和L并联接入功放！！

  蓝牙连接：手机从设置菜单开启手机蓝牙检测性，以便手机被设备检测到，然后进到蓝牙菜单-搜索设备或已配对的设备，搜索到后（YMX-868BT）“触摸配对”同时也听到“连接成功或是提示音”声完成配对；

注：不是智能手机（安卓系统）要输入密码-0000；产品蓝牙设备名称YMX-868BT
特别注意：

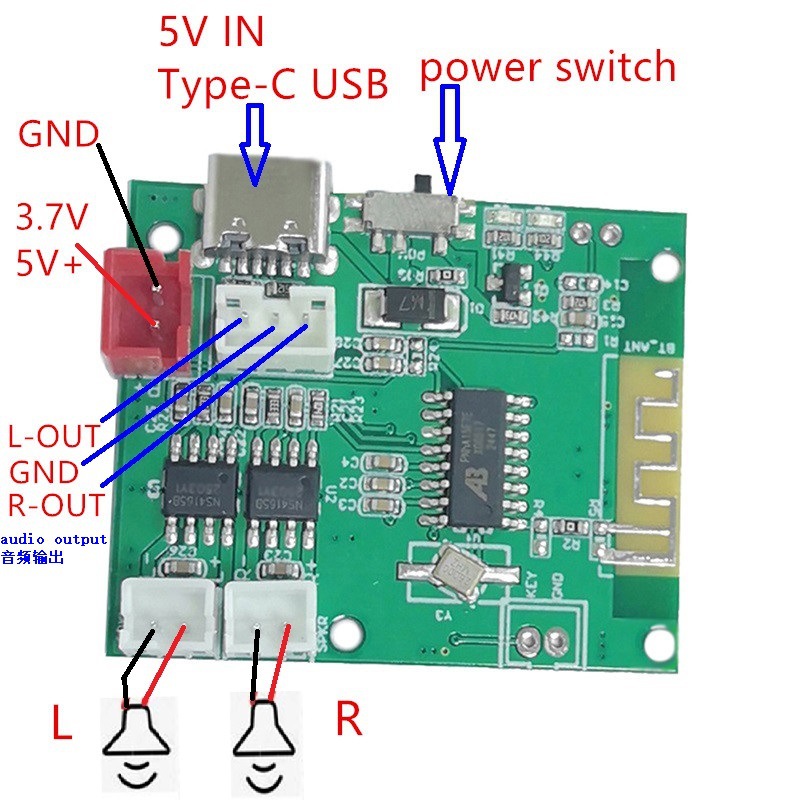

 1）红色2P座BAT接电源正极DC3.7V到5V+，GND接负极；白色2P座从下往上L-O-/L-O+接喇叭1，白色2P座R-O-/R-O+接喇叭
 2）工作电压锂电3.7V,或是稳压电源DC直流4.5-5V，电流（接一个喇叭时600-700MA；接两个喇叭1.5-2A左右。锂电供电喇叭配4欧3W+3W，稳压电源5V喇叭配4欧5W+5W。电流不够会出现跳曲或蓝牙不稳定，主板一直重启或是音质不好/破音/失真等不良的现象（若有此问题请检查您的电源）；电压不能高于5V，否则会损坏主芯片和功放IC及相关元件,请注意

3）音频输出：3P座OUT音频输出可以改装外接功放用，中间为音频地，左右分别是L和R；如果功放是单声道，不可以把R和L并联接入功放！！

 所有产品都分有带功放和不带功放两大类（解码/功放一体板，也有解码板/功放板分体板);蓝牙的支持免提通话和不支持通话两大类,欢迎随时联系确认好对应该的款式及功能

   欢迎广大朋友前来洽谈合作,同时也可以按要求设计开发各类TWS音响对箱板；户外石头音响播放模块；TWS耳机PCBA板；音箱音响解码板板卡；幻彩7彩频谱话筒音箱PCBA板卡；触摸MP3解码板；MP3模块；TWS石头音箱蓝牙板；太阳能充电播放器；MP4视频/MP5解码板/MP5视频模块；迷你蓝牙功放板；SD/USB/U盘解码器；串口控制蓝牙板；收音机板；蓝牙模块；触摸蓝牙解码板播放器；蓝牙解码器；APP蓝牙播放器；蓝牙PCBA ；Bluetooth decoder board；Bluetooth audio module；MP3 PCBA；Radio PCBA；

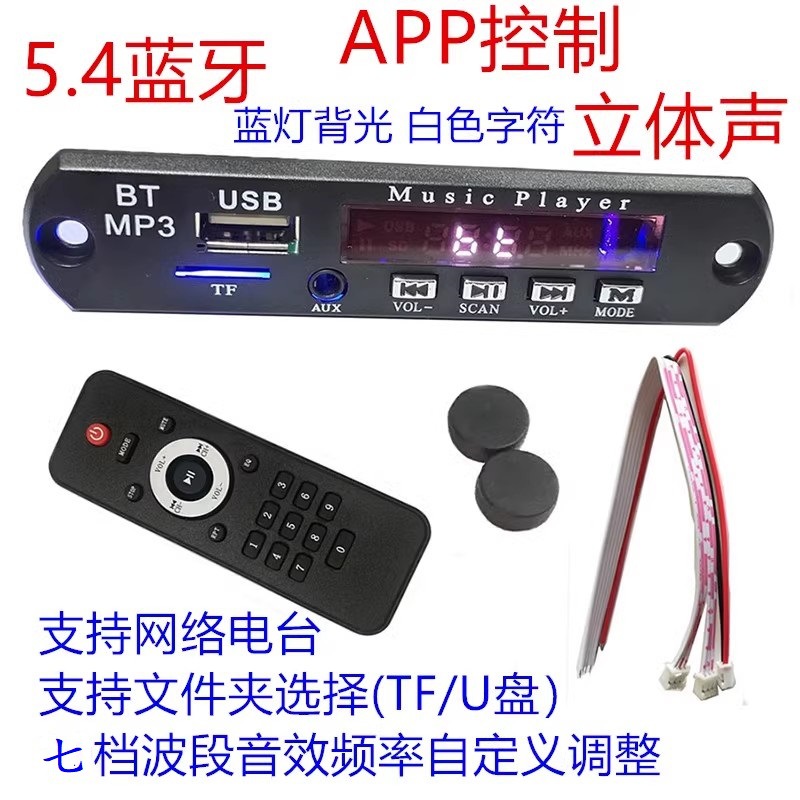

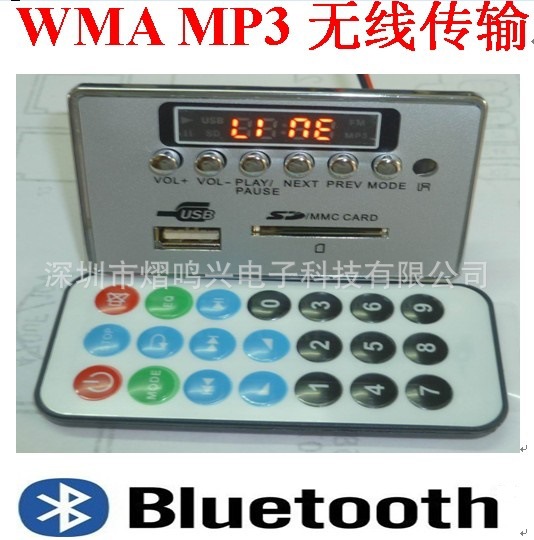

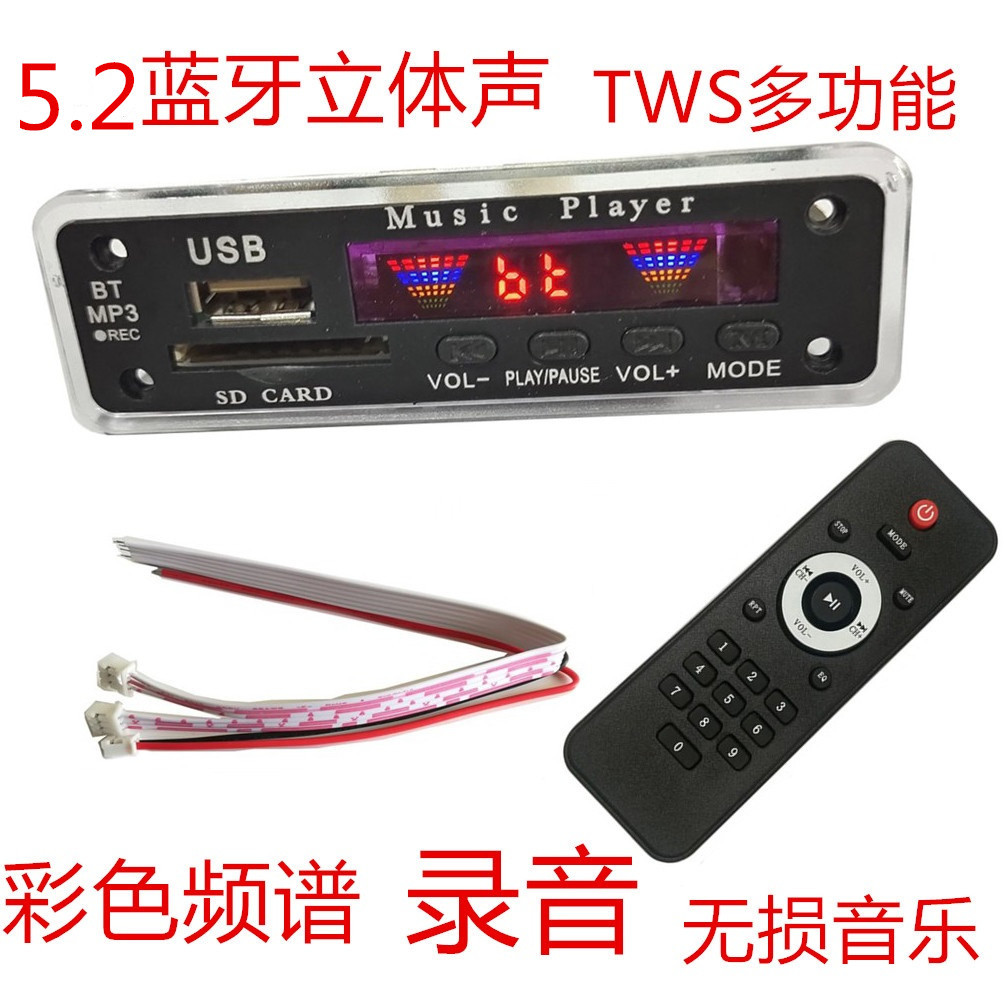

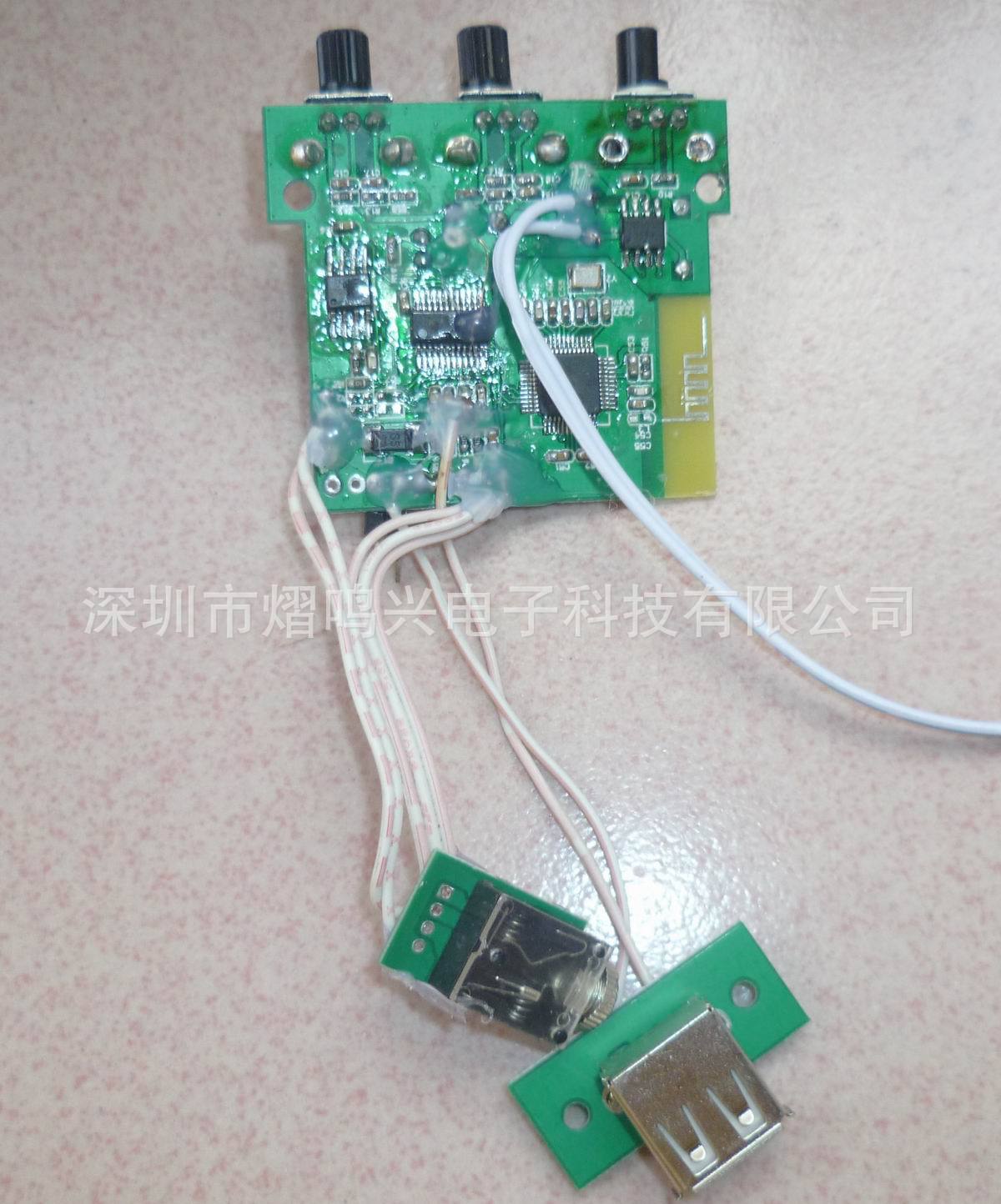

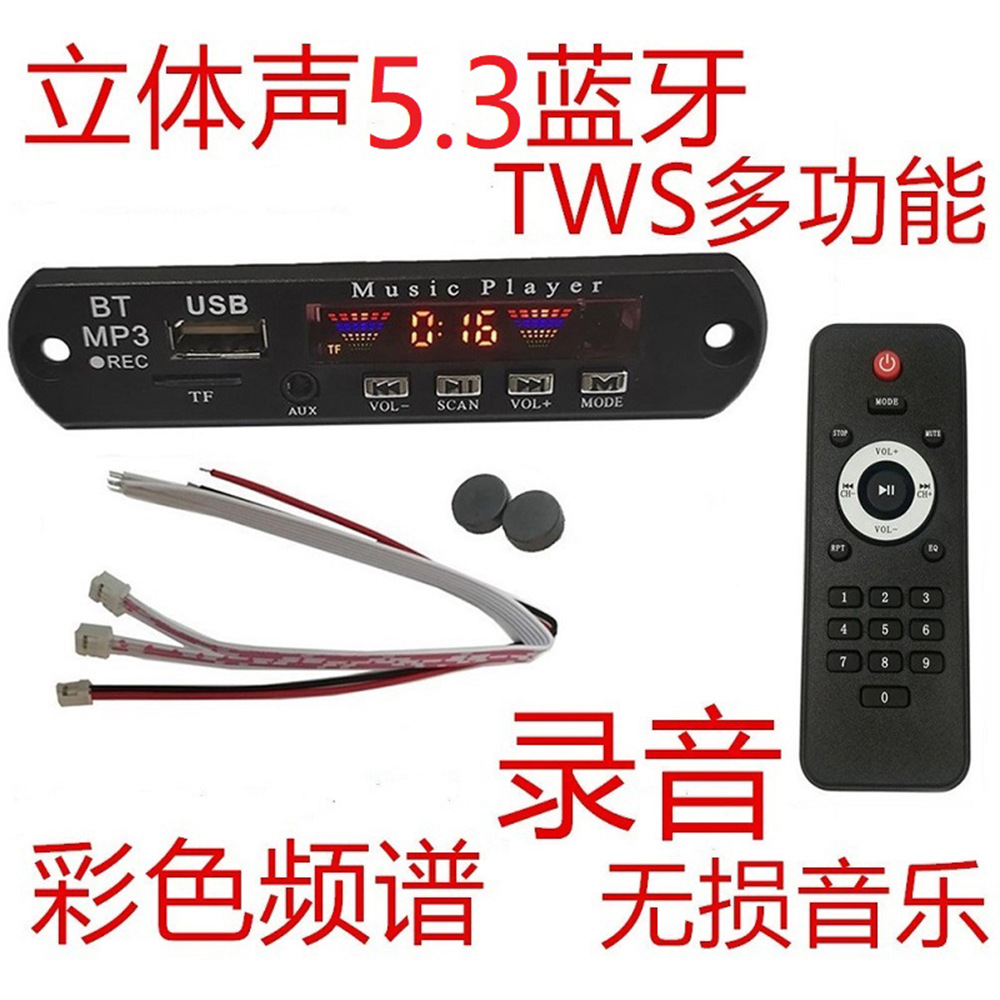

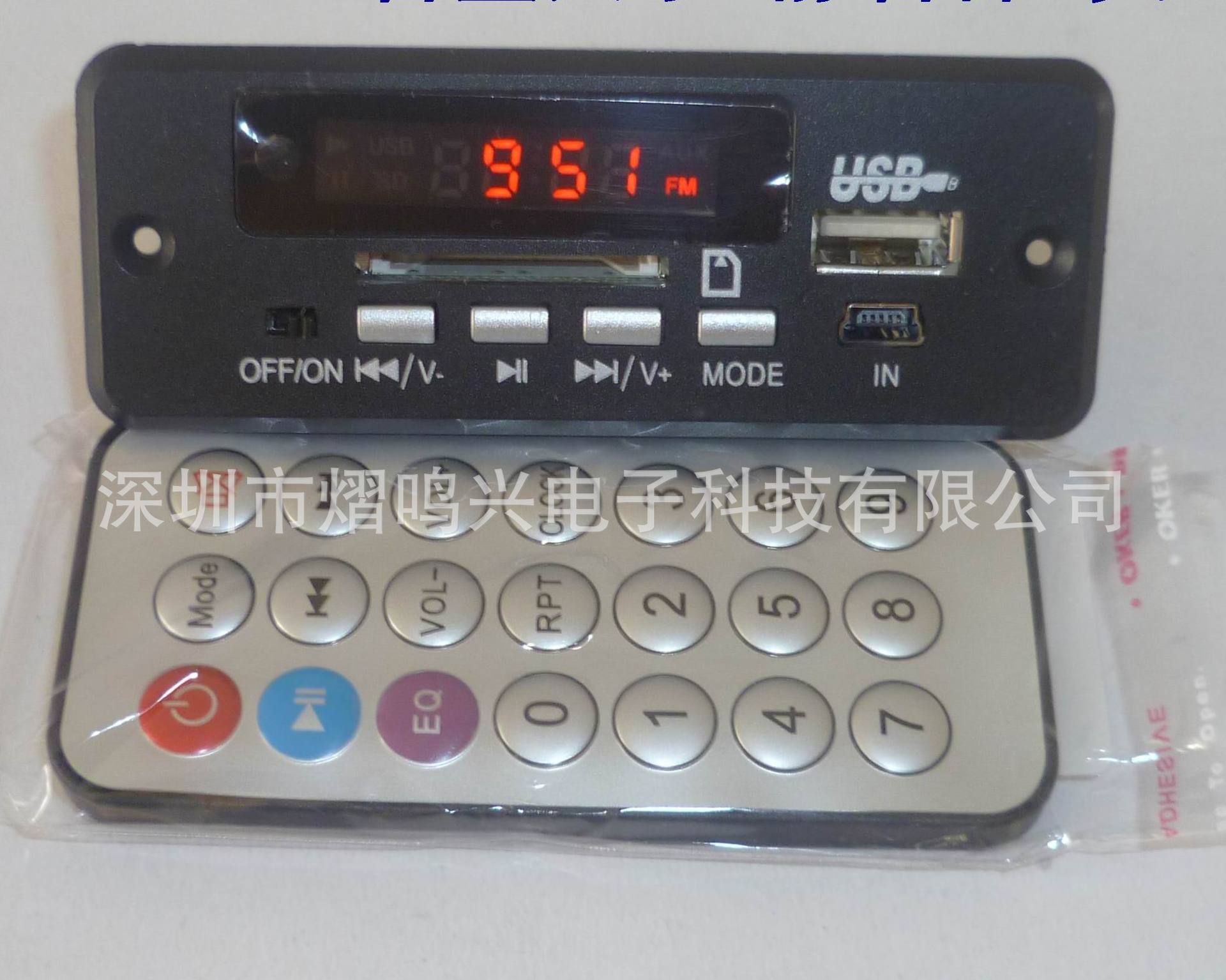

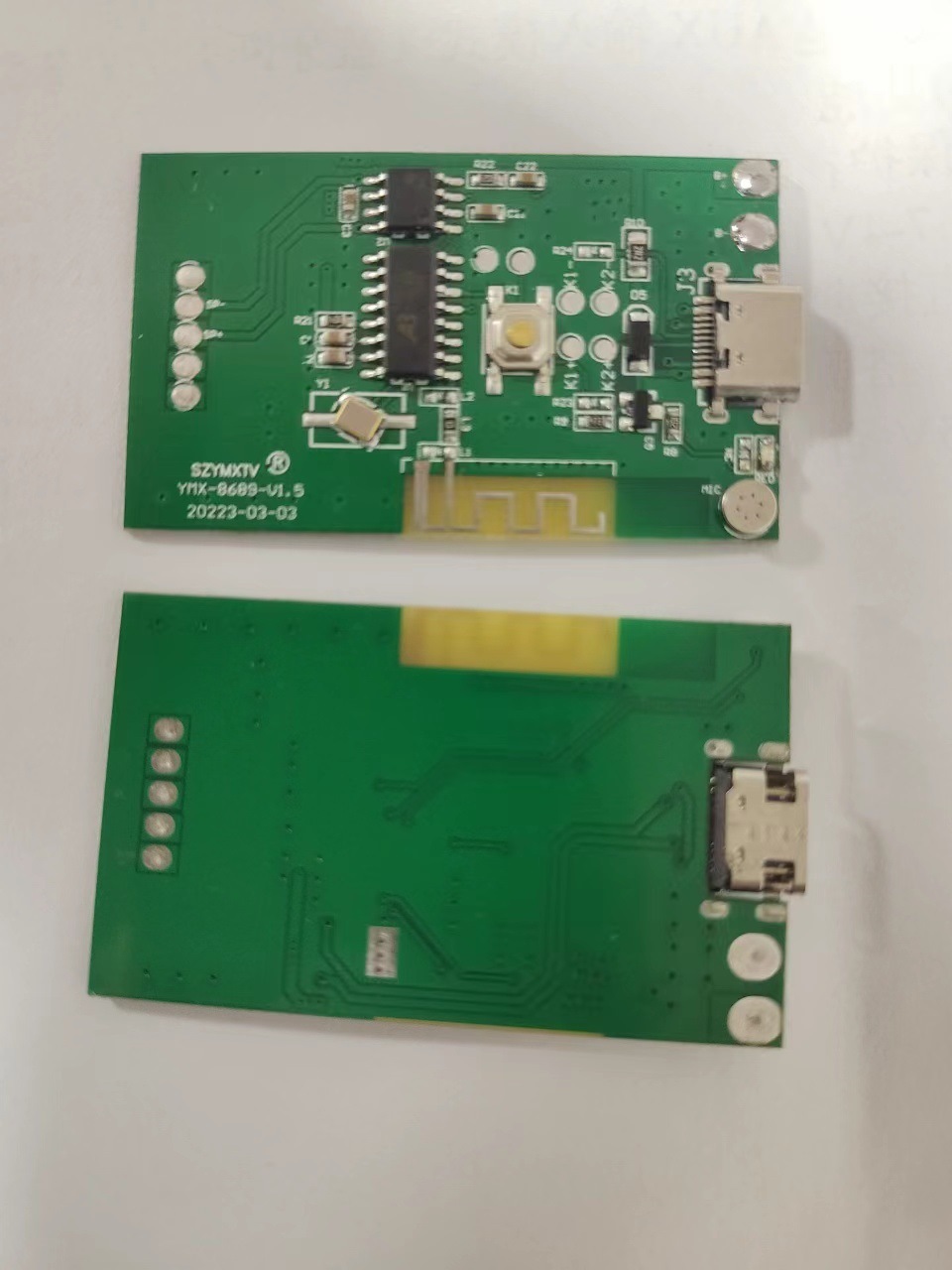

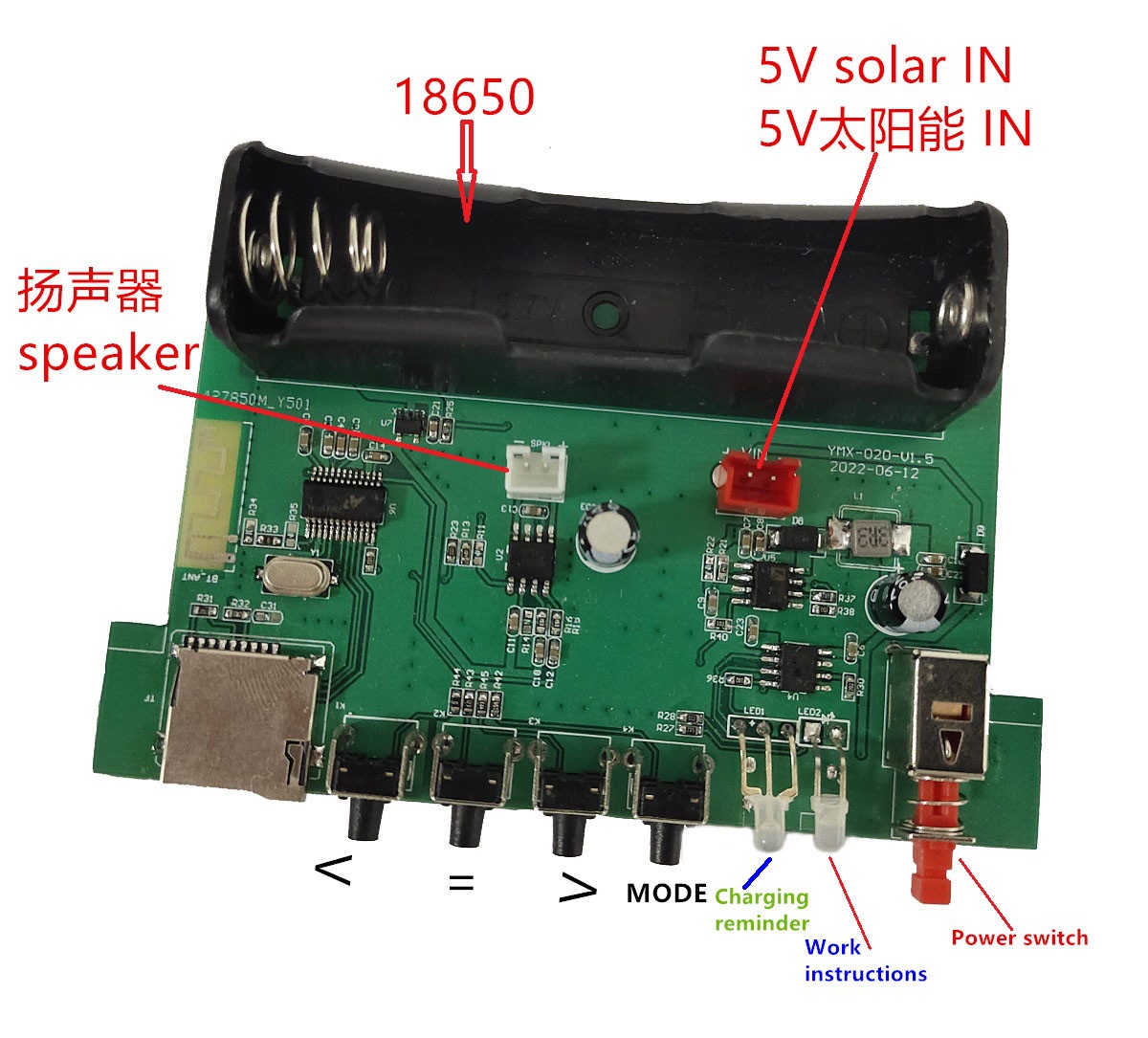

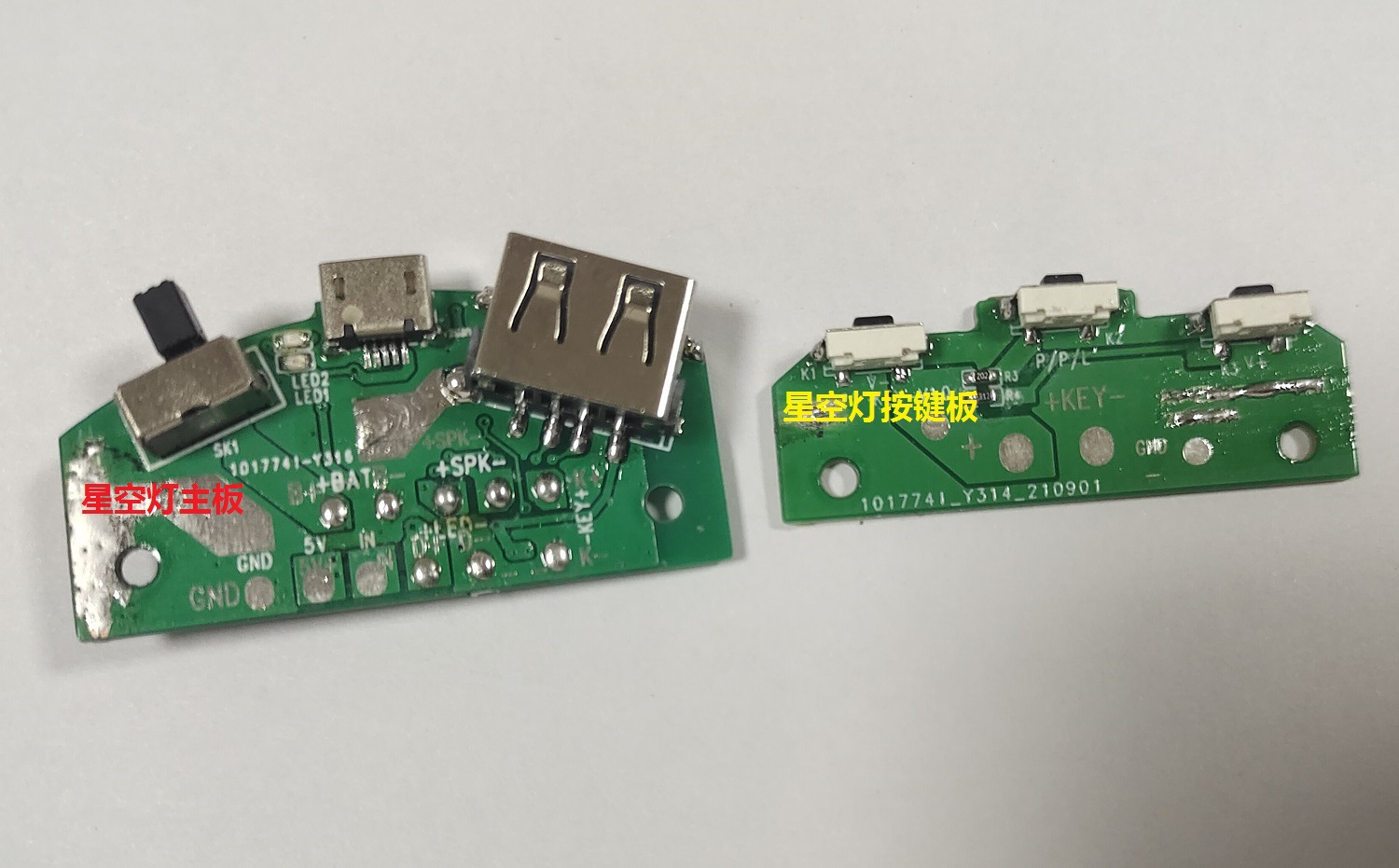

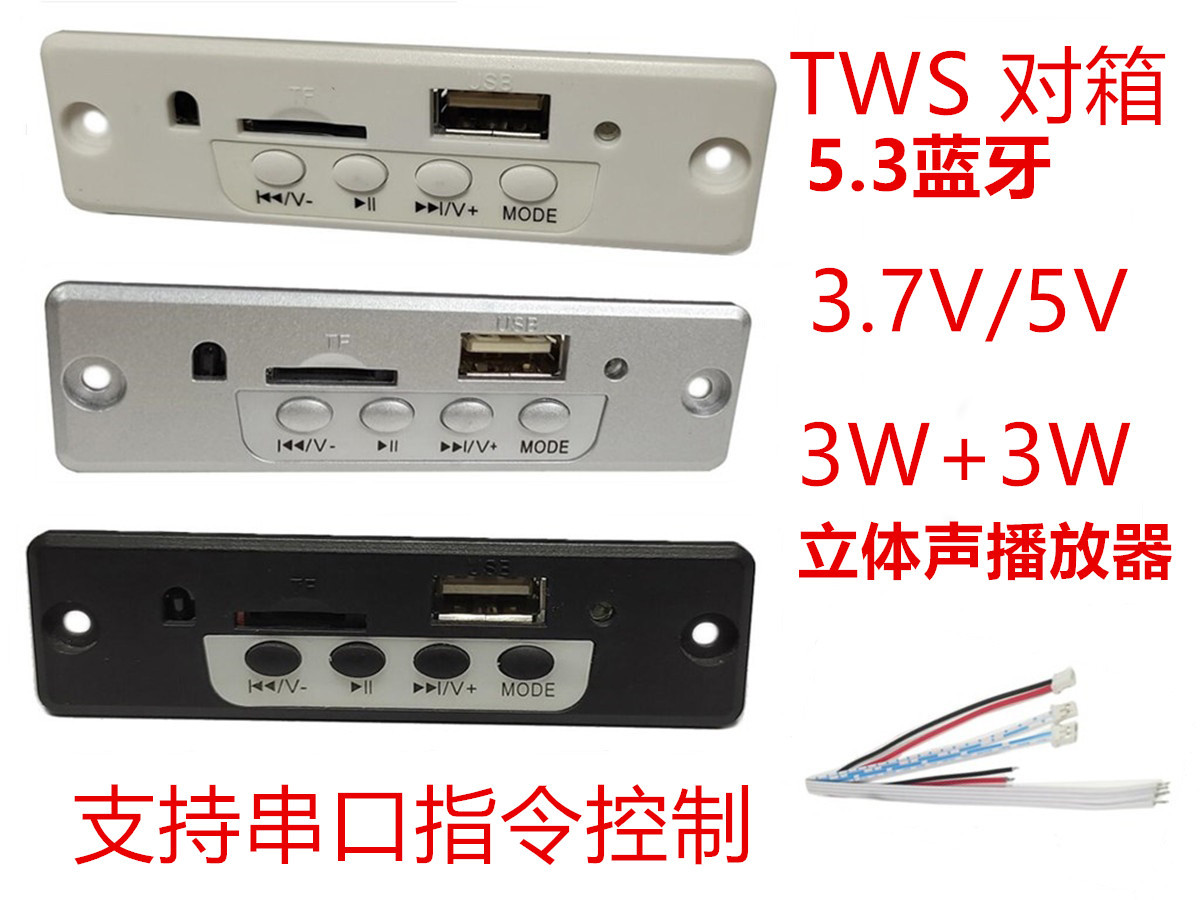

其他部分款式如下:
