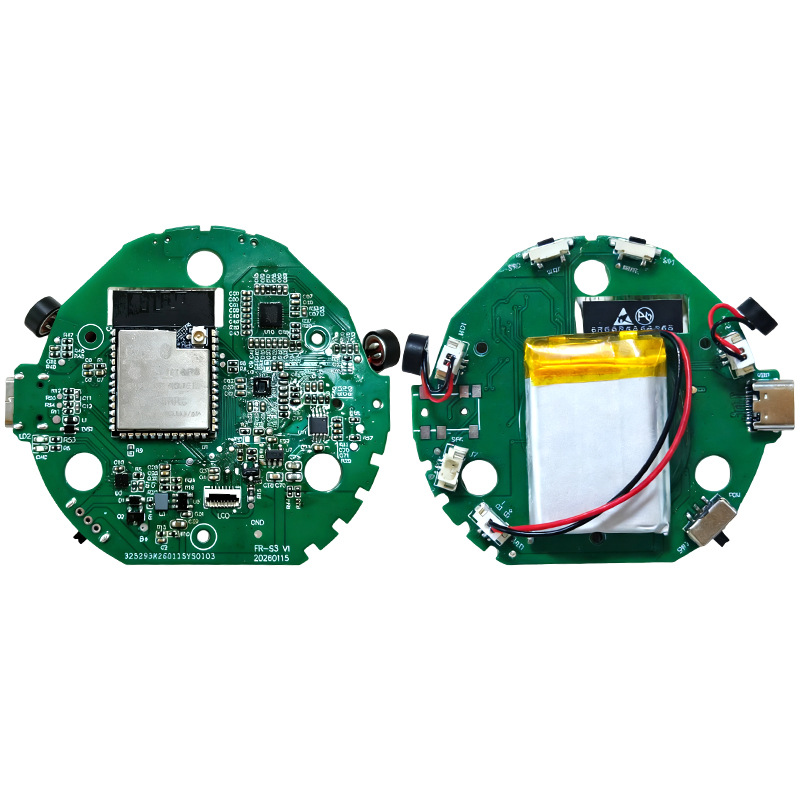

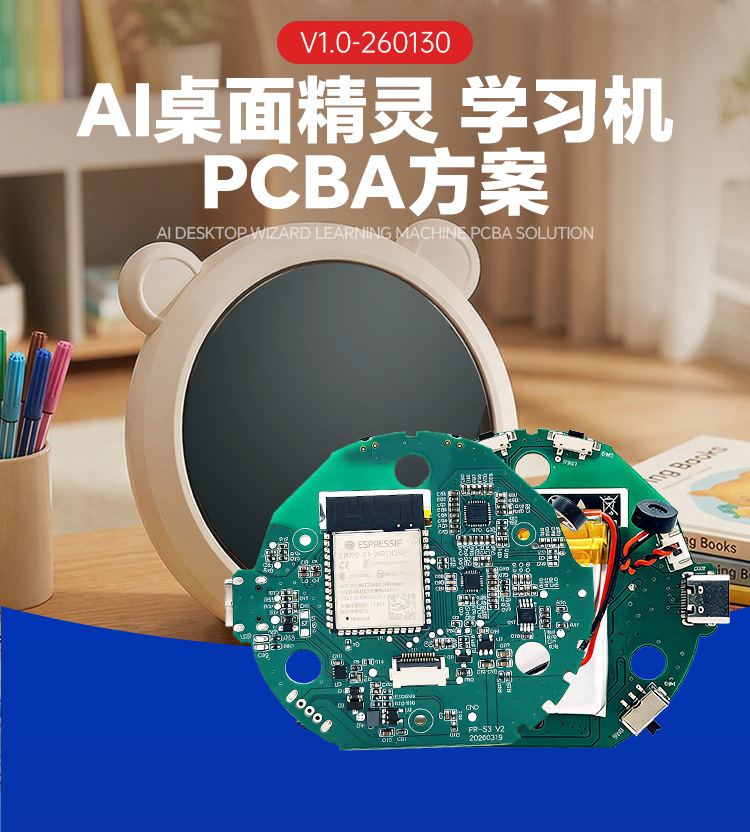

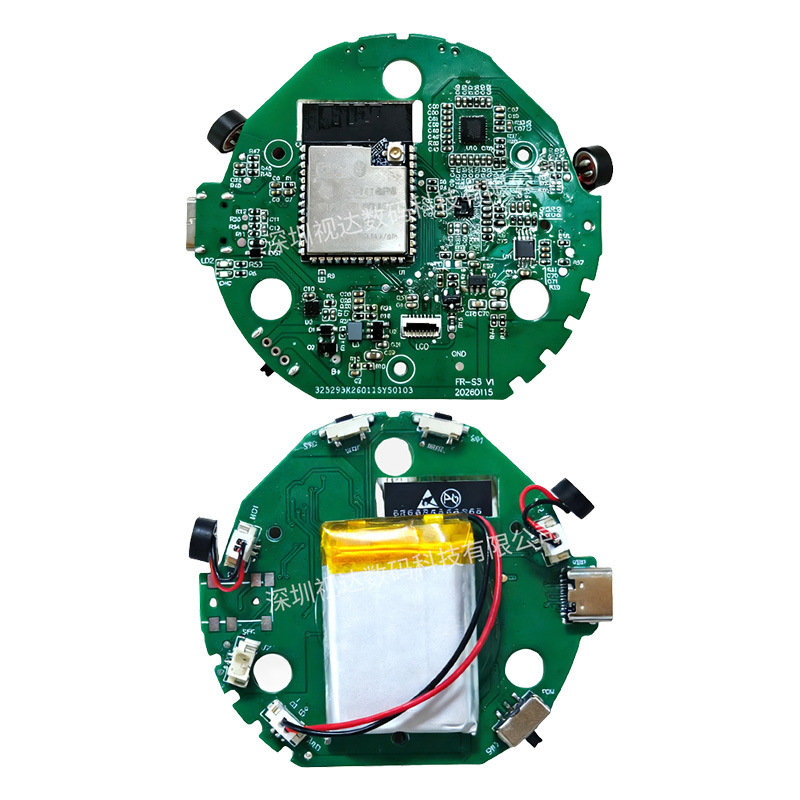

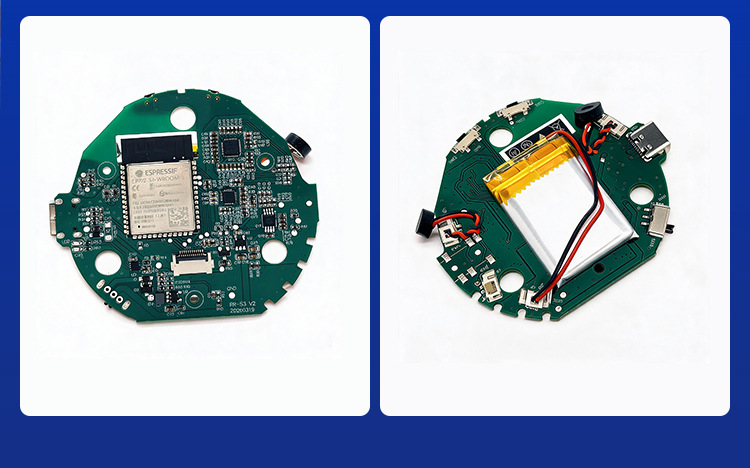

通用pcba智能主板AI桌面陪伴精灵内置电源模块 HDMIUSB多接

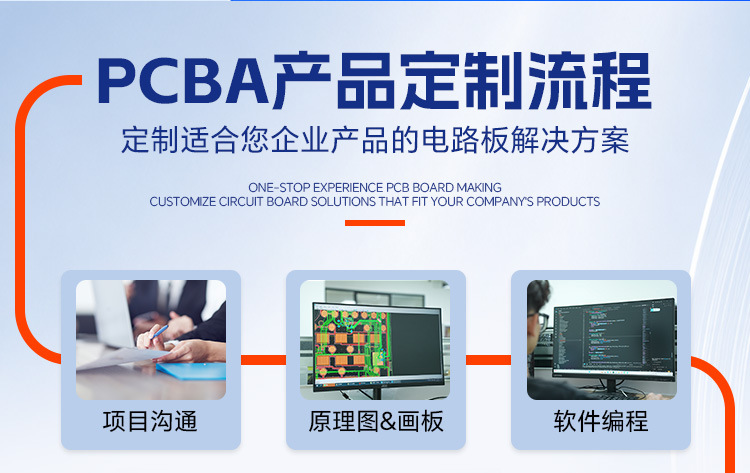

提供 PCBA 方案开发及设计一站式服务

交期

单面板：

A.12H 加急样板；B.24H 加急手样；C. 普通样板为 1-2 天；

D. 开模时间为 4-5 天；E. 做货时间为 5-6 天，提供加急服务

双面板：

A.24H 加急样板；B.48H 加急手样；C. 普通样板为 3-4 天；

D. 开模时间为 7-8 天；E. 做货时间为 8-9 天提供加急服务

公司制程能力

表面工艺处理

热风整平、模冲、数字 V 割、铣床成型、喷有铅锡、喷无铅环保锡、电镀镍、电金、化学沉金、化学沉银、松香、碳桥、碳手指、碳灌孔

制作层数

单面板、双面板、4-20 多层板

板厚

0.4mm、0.6mm、0.8mm、1mm、1.2mm、1.6mm、2.0mm、2.5mm、3.2mm

加工面积

1000mm × 600mm

线宽线距

套印线宽：0.15mm；线距：0.15mm

湿膜线宽：0.2mm；线距：0.2mm

焊盘及孔径

双面板：焊盘：0.4mm；孔径：0.2mm；

单面板：焊盘：0.6mm；孔径：0.3mm

金属化孔孔径公差

PTH HOLE DIA.TOLERANCE≤直径 0.8+0.05mm > 直径 0.8#0.10mm

孔位差

±0.05mm

阻焊剂硬度

≥5H

燃烧等级

94V0 防火等级

基材铜箔厚度

1/2oZ、1oZ、2oZ、3oZ

可靠性测试

开路 / 短路测试、阻抗测试

字符颜色

V 割：30 度、45 度、60 度

抗电强度与抗剥强度

抗电强度：≥16KV/mm；抗剥强度：1.5N/mm

热冲击

288℃ 10SES

可焊性

235℃

电镀层厚度

镍厚 5-30um、金厚 0.015-0.75um

阻焊颜色

绿色、黑色、蓝色、白色、红色、黄色

深度

板厚 2/3

常用基材

普通纸板：94HB (普通纸板，不防火)、94VO (阻燃纸板，防火)、FR-1 (防火)、FR-2 (防火)、防火玻纤板材：22F (半玻纤)、CEM-1 (半玻纤)、CEM-3 (双面半玻纤)、FR-4 (全玻纤)、铝基板、高频板

客供资料方式

GERBER 文件、PROTEL 文件、PADS 文件、AUTOCAD 文件、ORCAD 文件、PCBDOC 文件、样板等。

公司制作产品广泛应用于

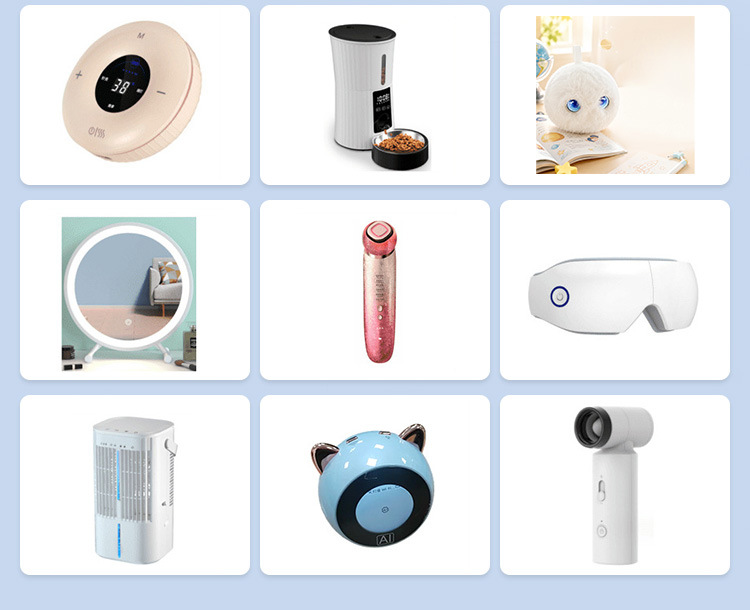

通讯、电脑、仪表、汽车、手机、MP4、DVD、LCDTV、LED、USB、照明灯、仪器仪表、家用电器、控制器、汽车导航、机电设备等高科技电子领域，厂区占地面积约 600 平方米，生产线拥有 12 名员工及技术工程人员，产能：1000K。

产品范围

单面、双面、多层、FPC、铝基板等样板、小批里的快速生产多层板的价格优势、交期等

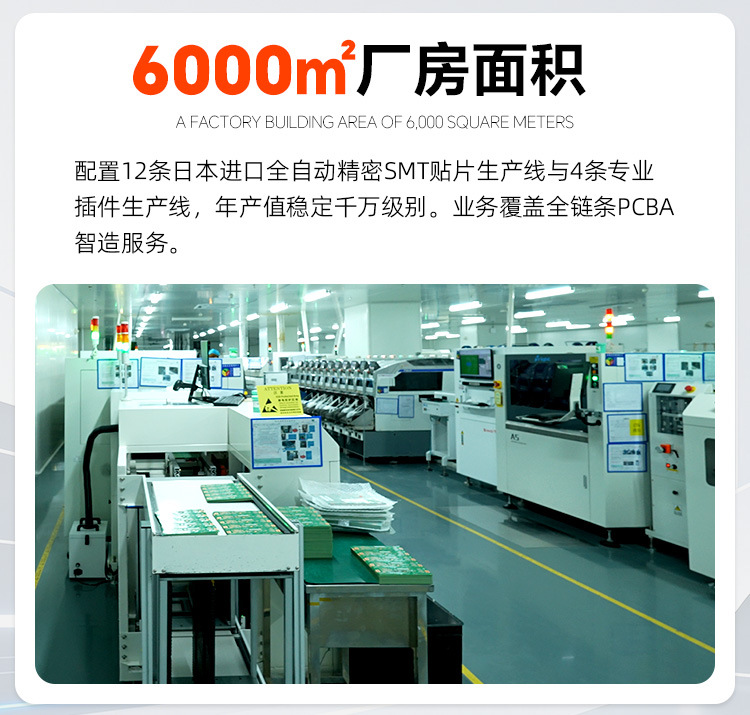

SMT 制程

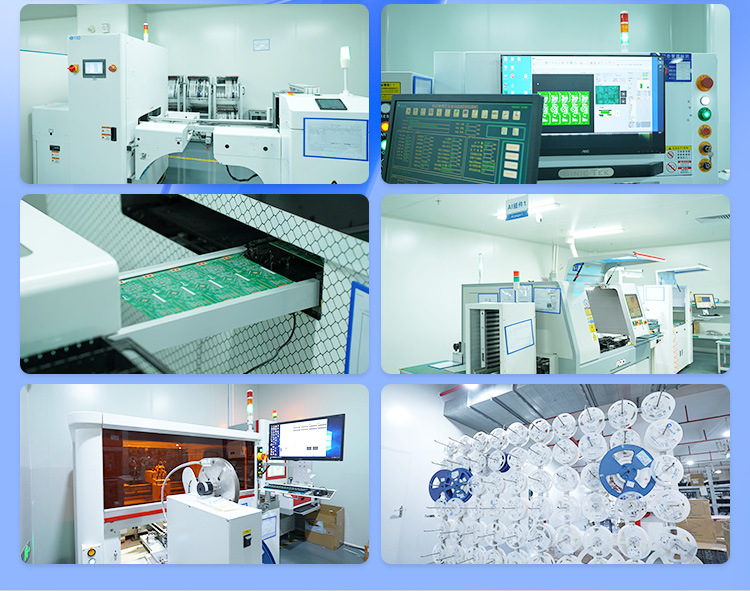

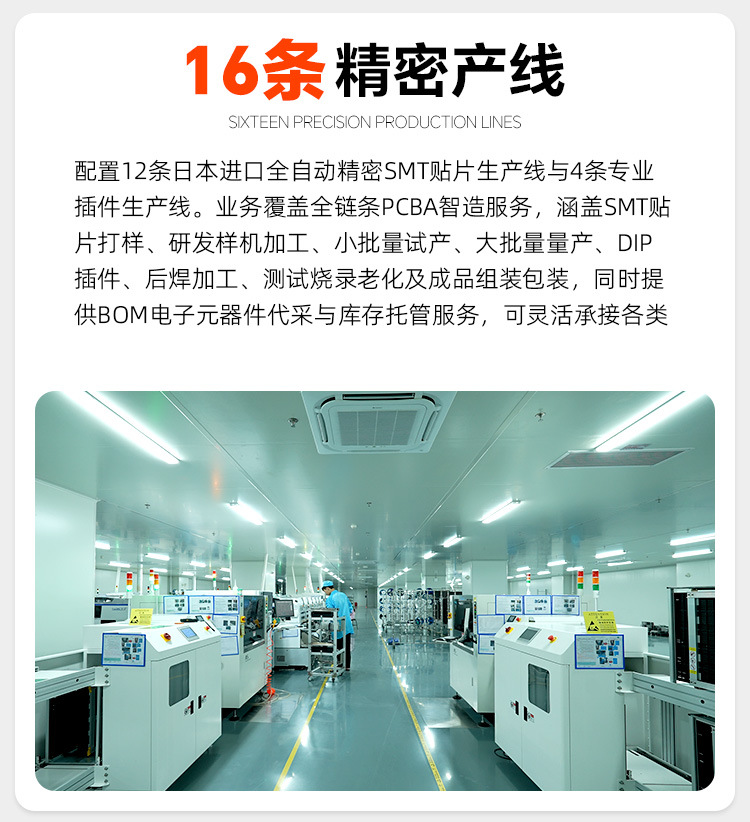

12 条高精度 SMT 生产线，日产能 1000 点以上，可生产元件 01005，0.3mm 间距 IC，BGA 全自动丝印机，AOI 光学检测仪，锡膏厚度测试仪，X-Ray，BGA 返修台
